Sommer TQ este un sistem mobil pentru măsurarea debitului prin metoda diluției cu trasor. Soluția este destinată cursurilor de apă, canalelor și conductelor parțial pline cu secțiuni necunoscute sau complexe, unde măsurarea clasică pe baza vitezei și a geometriei profilului este dificilă ori imposibilă.
Platforma TQ-V3 este disponibilă în două configurații: TQ-S, care utilizează sare (NaCl) și sonde de conductivitate, respectiv TQ-F, care utilizează fluoresceină, rodamină sau un trasor fluorescent similar și sonde optice. Debitul este calculat automat din răspunsul trasorului, iar rezultatul este afișat imediat și documentat în software-ul TQ-Commander.
Principiul de măsurare

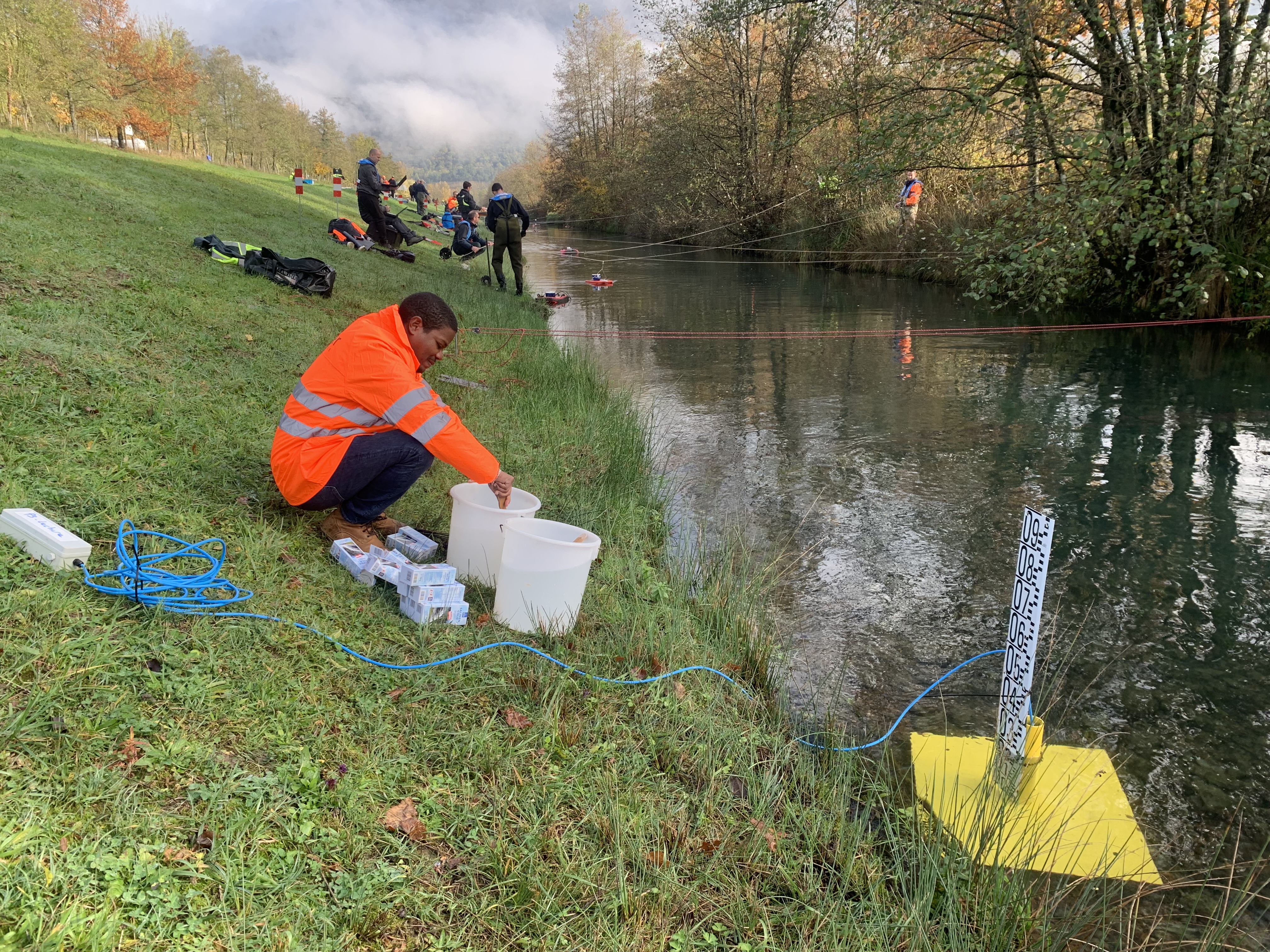

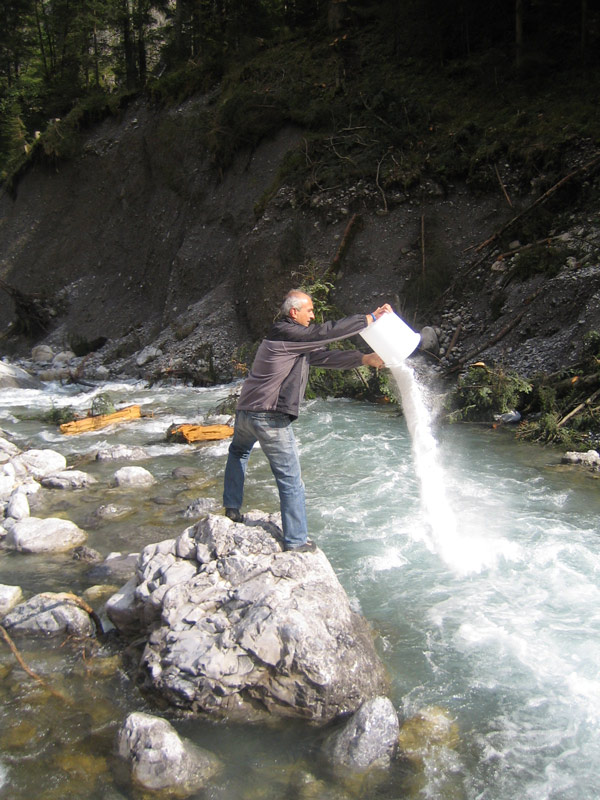

În amonte se introduce o cantitate cunoscută de trasor. După o distanță suficientă pentru amestecarea completă, două sau mai multe sonde înregistrează variația concentrației în timp. Din cantitatea introdusă și curba de diluție, sistemul determină debitul fără a avea nevoie de lățimea, adâncimea sau forma secțiunii de curgere. TQ-S folosește în mod uzual dozare instantanee, iar TQ-F permite și dozare continuă, utilă în aplicații de canalizare.
Facilități și avantaje
- Măsurare mobilă, cu rezultate independente de geometria profilului de curgere
- Adecvat pentru ape turbulente, secțiuni neregulate, ape puțin adânci și acces dificil
- Memorie internă de 8 MB, afișaj și transfer de date prin Bluetooth Class 1 sau USB-C
- Vizualizare în timp real și ghidarea măsurării cu software-ul TQ-Commander V3

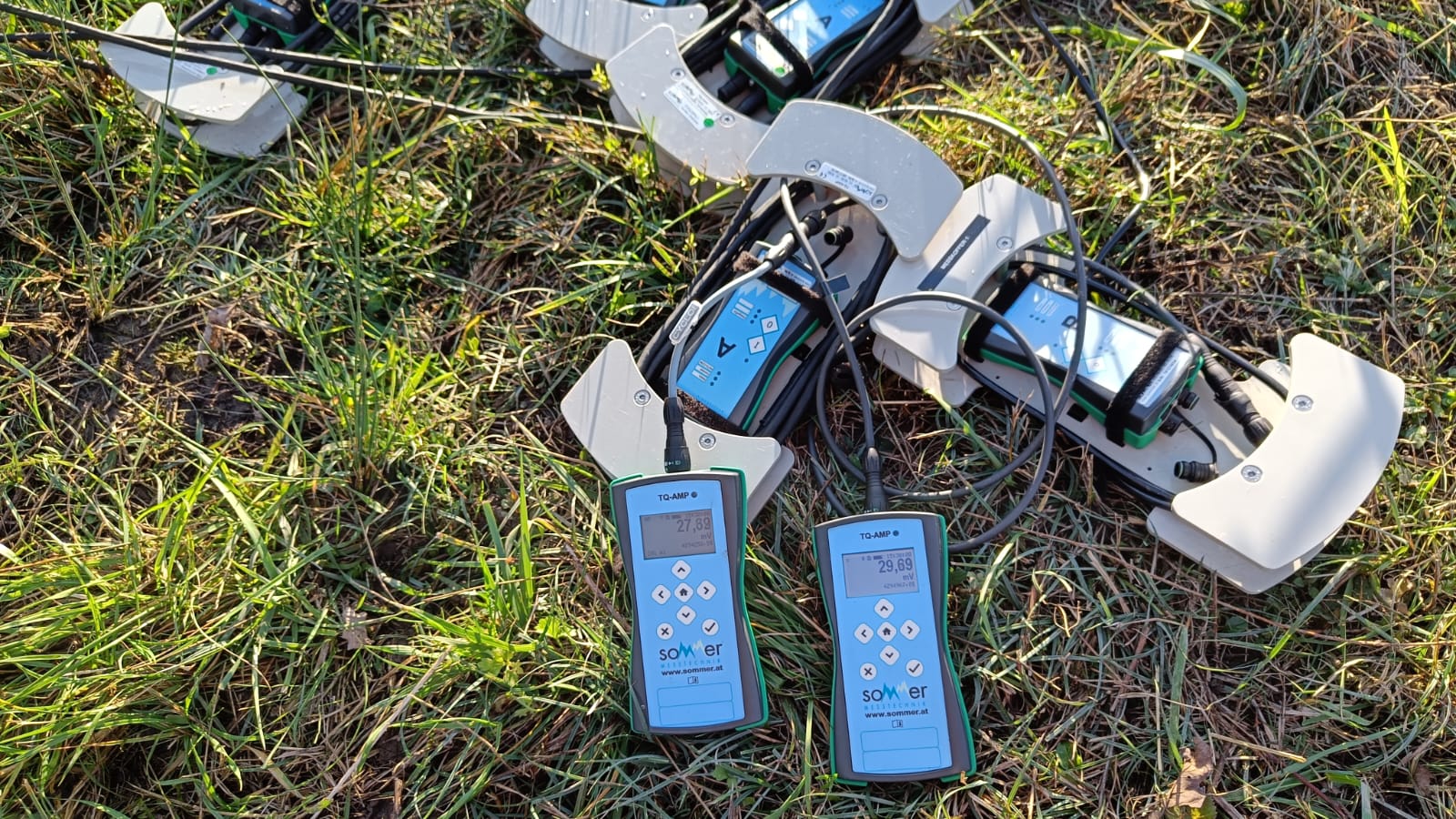

- Măsurare simultană cu până la trei sonde la TQ-S, opțional patru; până la patru la TQ-F

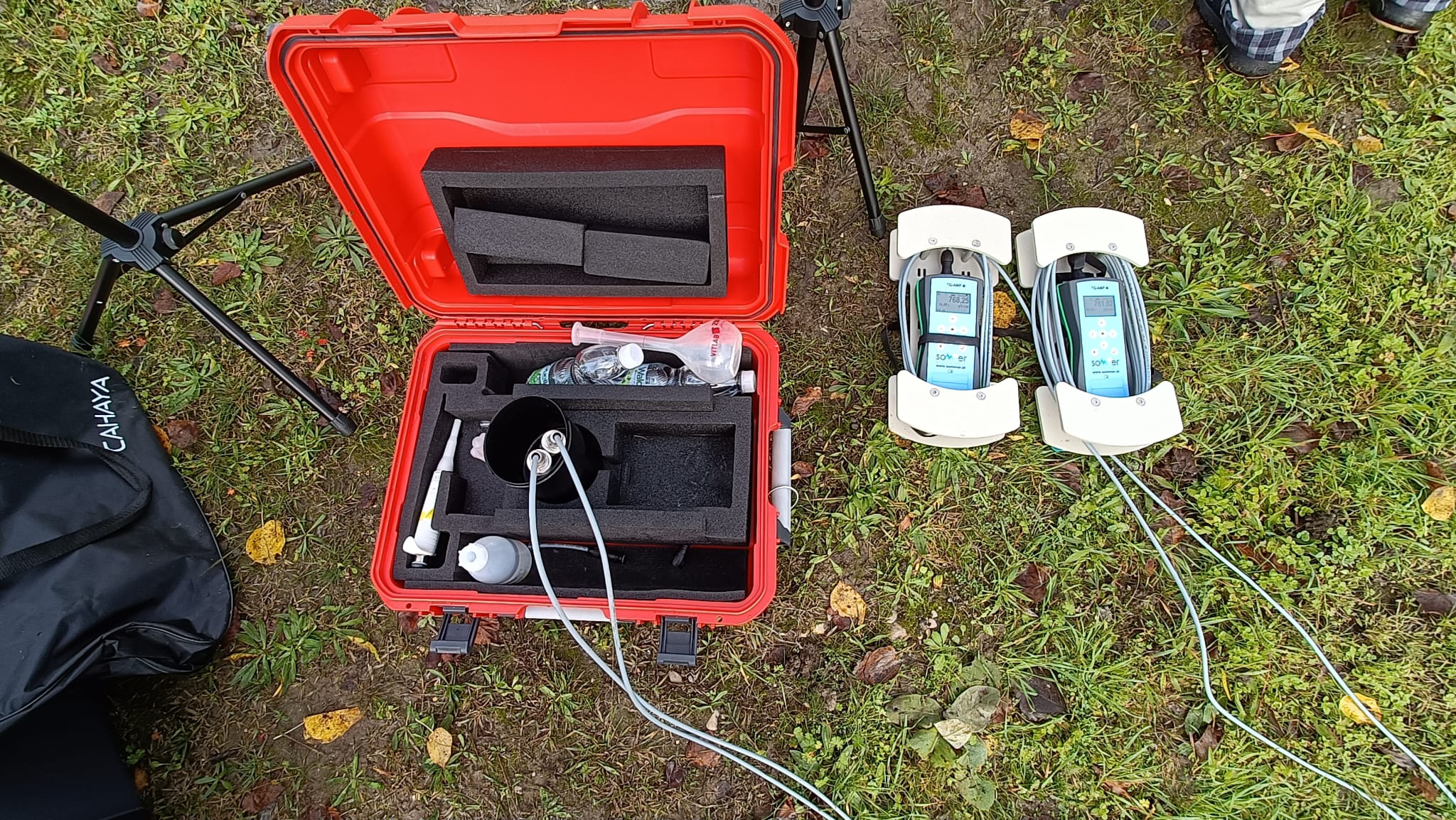

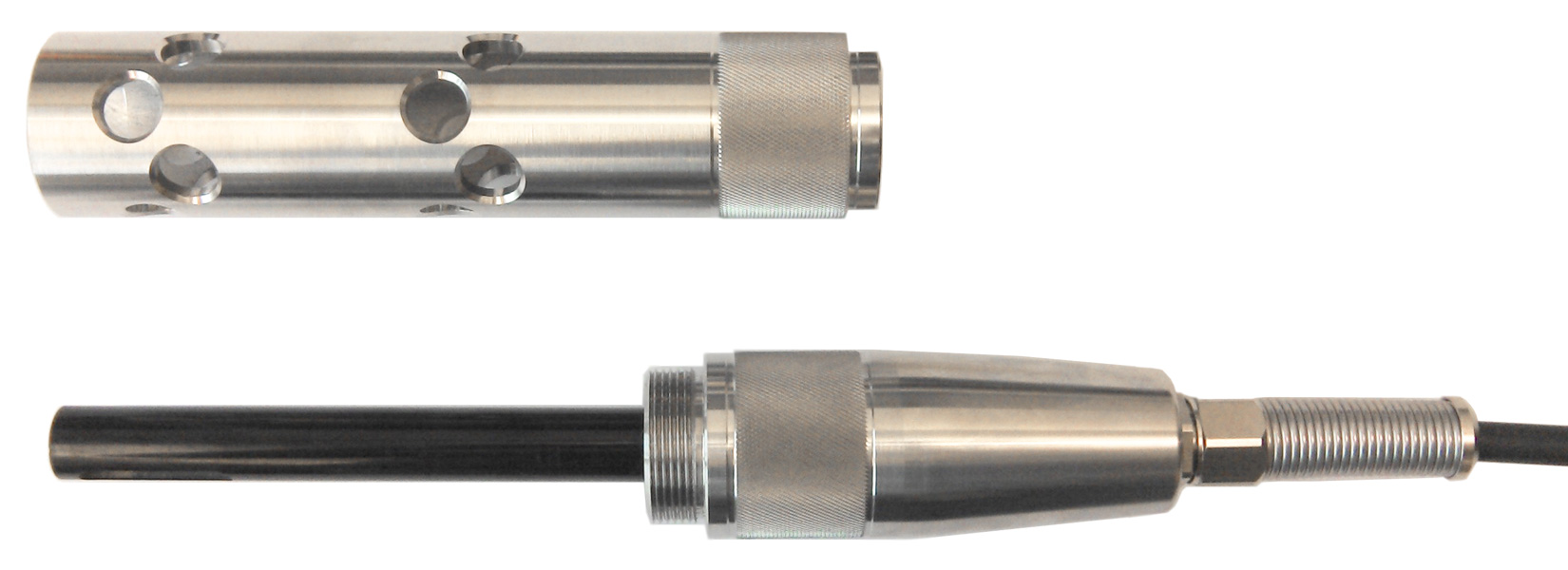

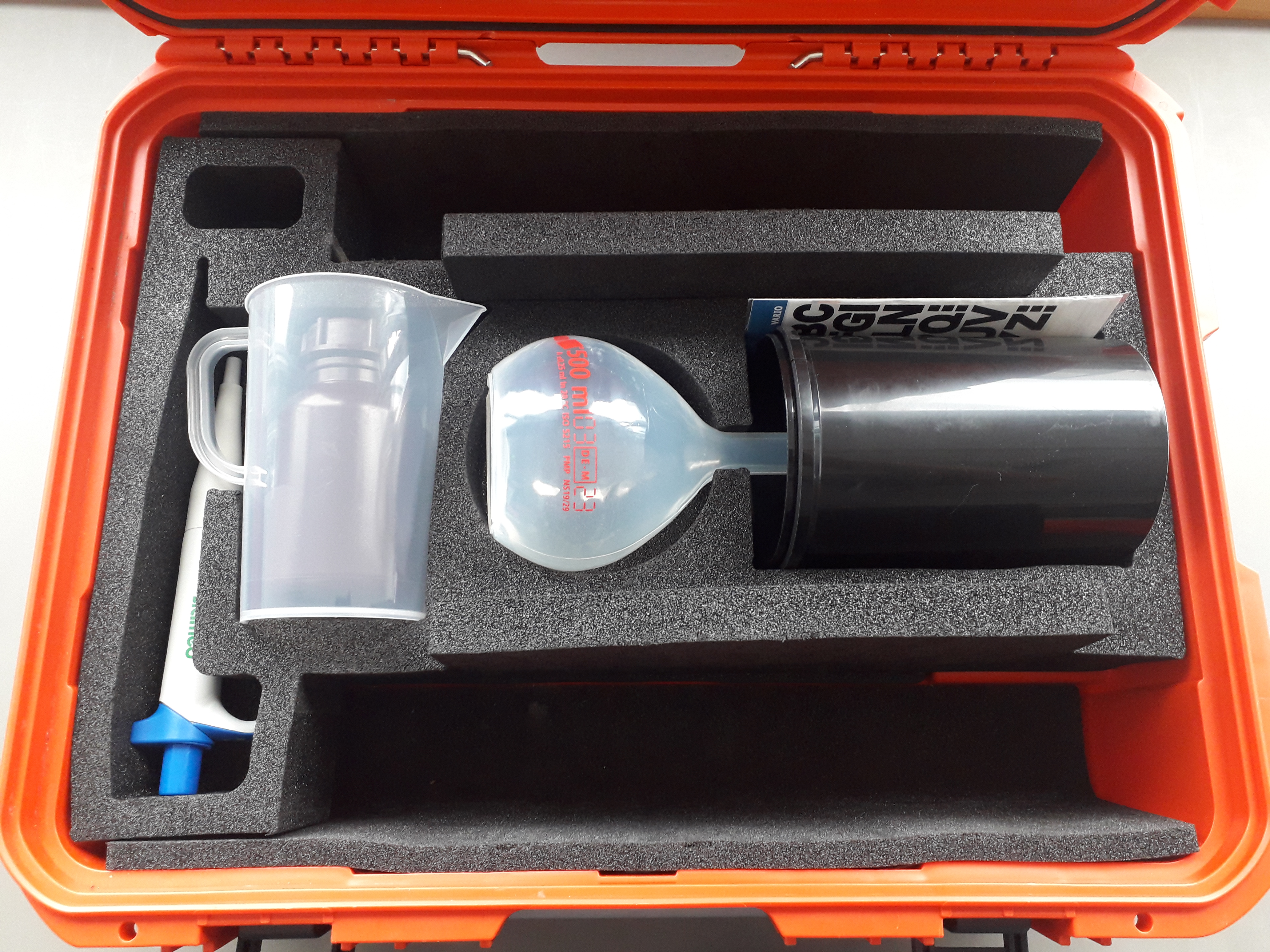

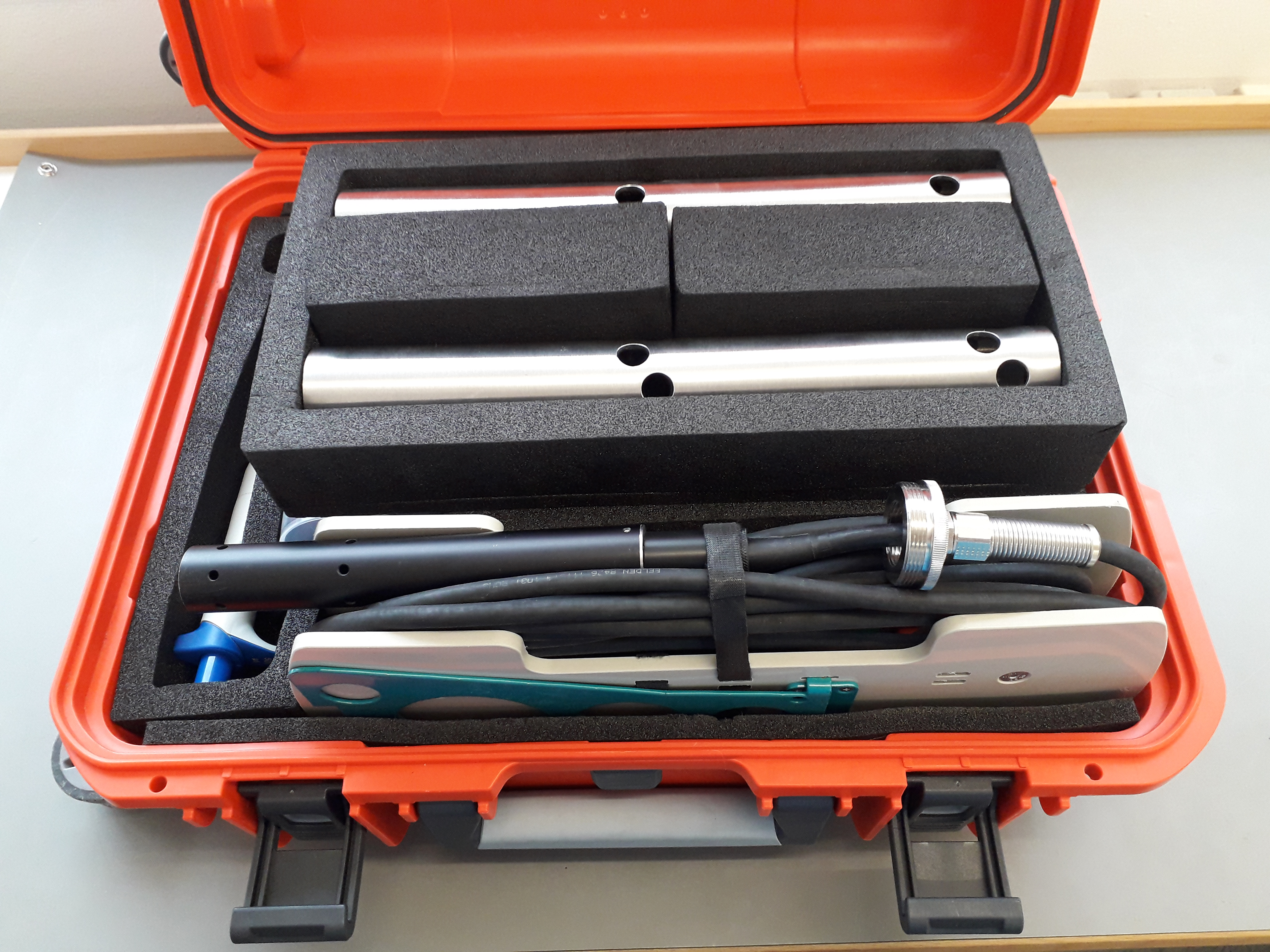

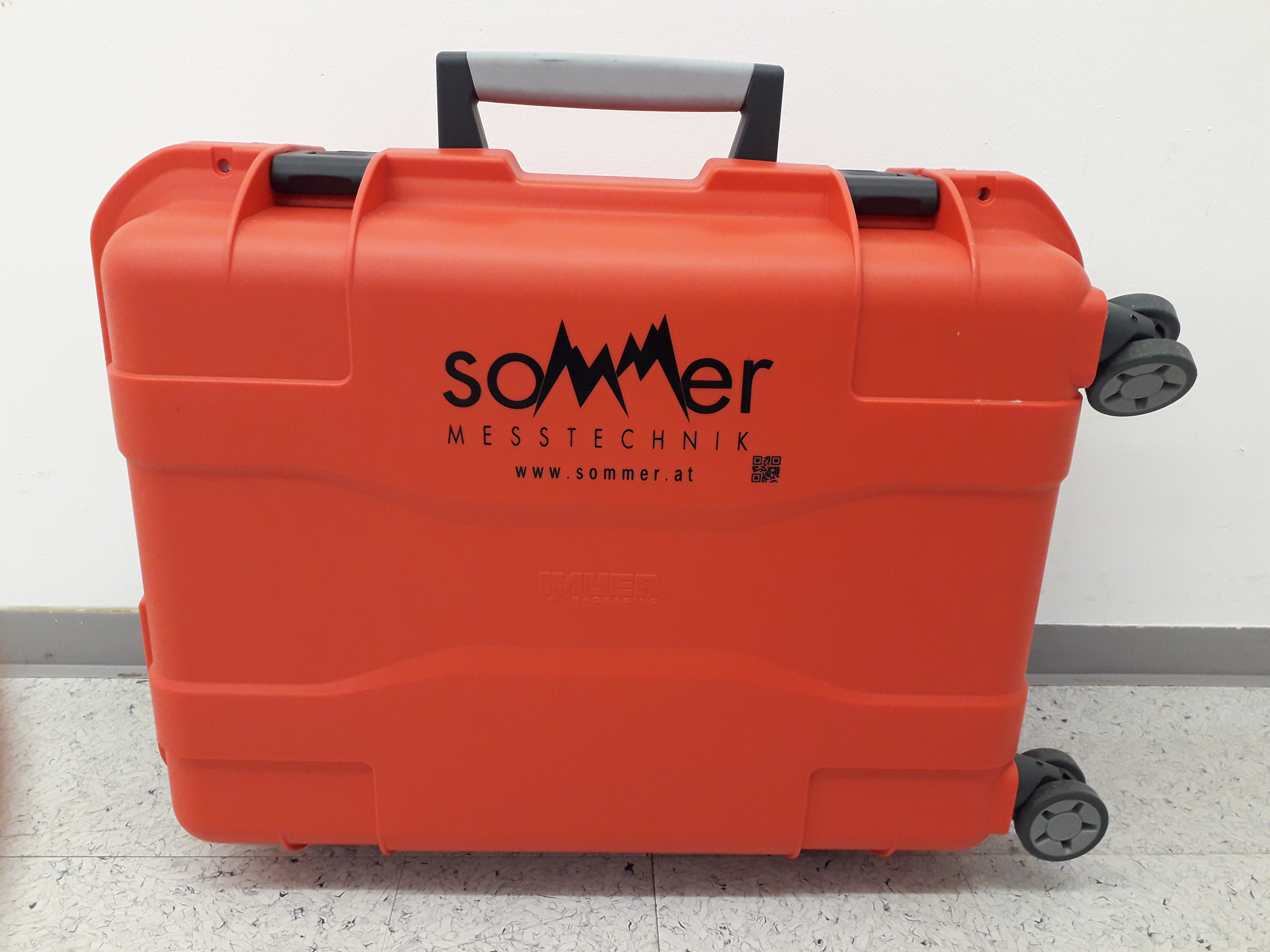

- Echipament portabil livrat în două valize; armătură de protecție disponibilă pentru sonde
Domenii de utilizare
- Râuri rapide, torenți, pâraie montane, afluenți, canale și treceri pentru pești
- Măsurări de control pentru hidrometrie, hidroenergie și evaluarea proiectelor hidrotehnice
- Canale de ape uzate, sisteme unitare sau separative și stații de epurare, cu varianta TQ-F
Detectarea apelor parazite, calibrarea modelelor hidraulice și verificarea altor debitmetre
Date tehnice principale
| Caracteristică | Specificație |
| Sistem TQ-V3 – caracteristici comune | |
| Principiu de măsurare | Metoda diluției cu trasor; calcul automat al debitului din curba de concentrație |
| Memorie | 8 MB, cu stocarea datelor în unitatea de recepție |
| Interval de transmisie | 1 s |
| Transfer de date | Bluetooth Class 1, rază de până la 100 m în condiții favorabile; USB-C |

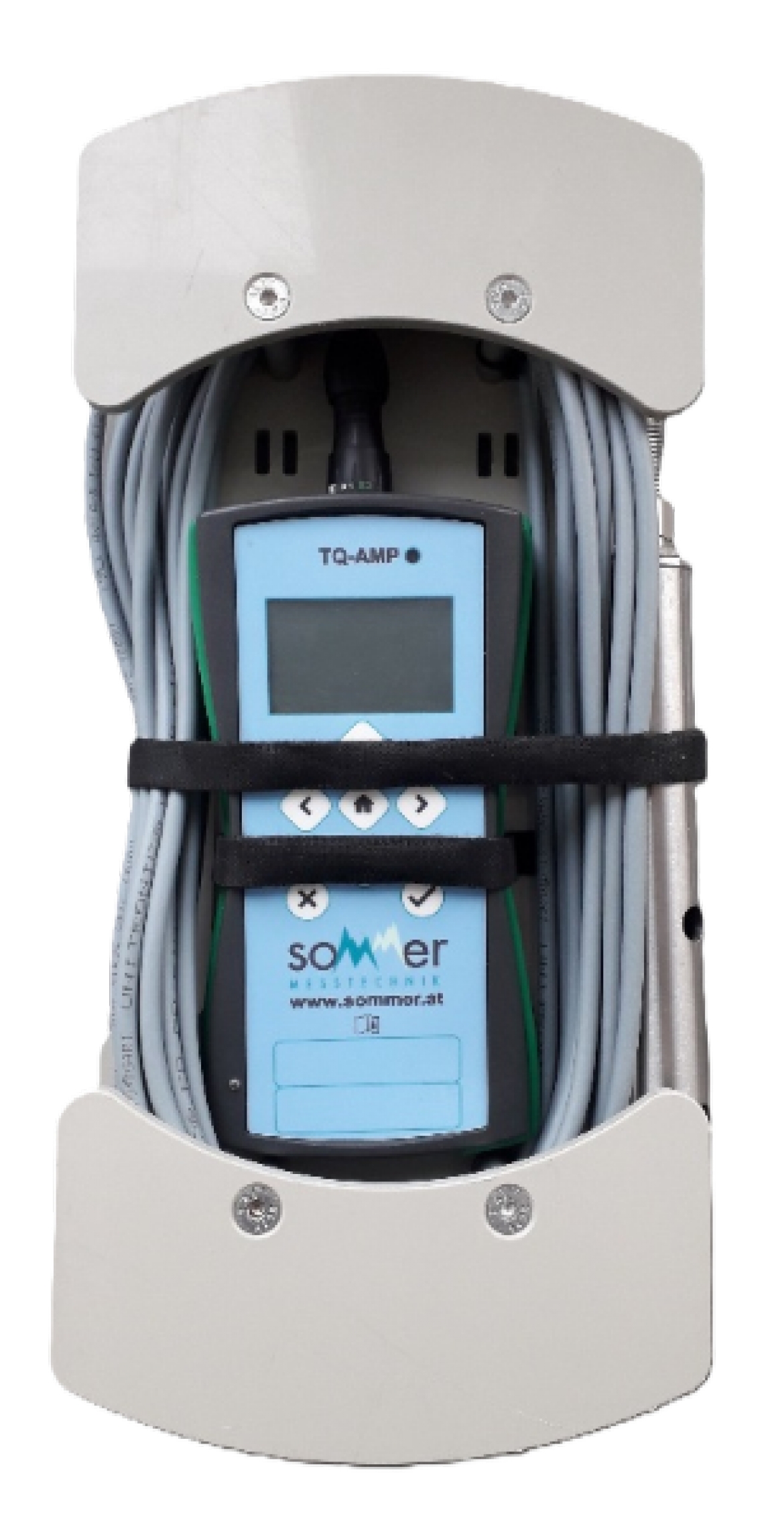

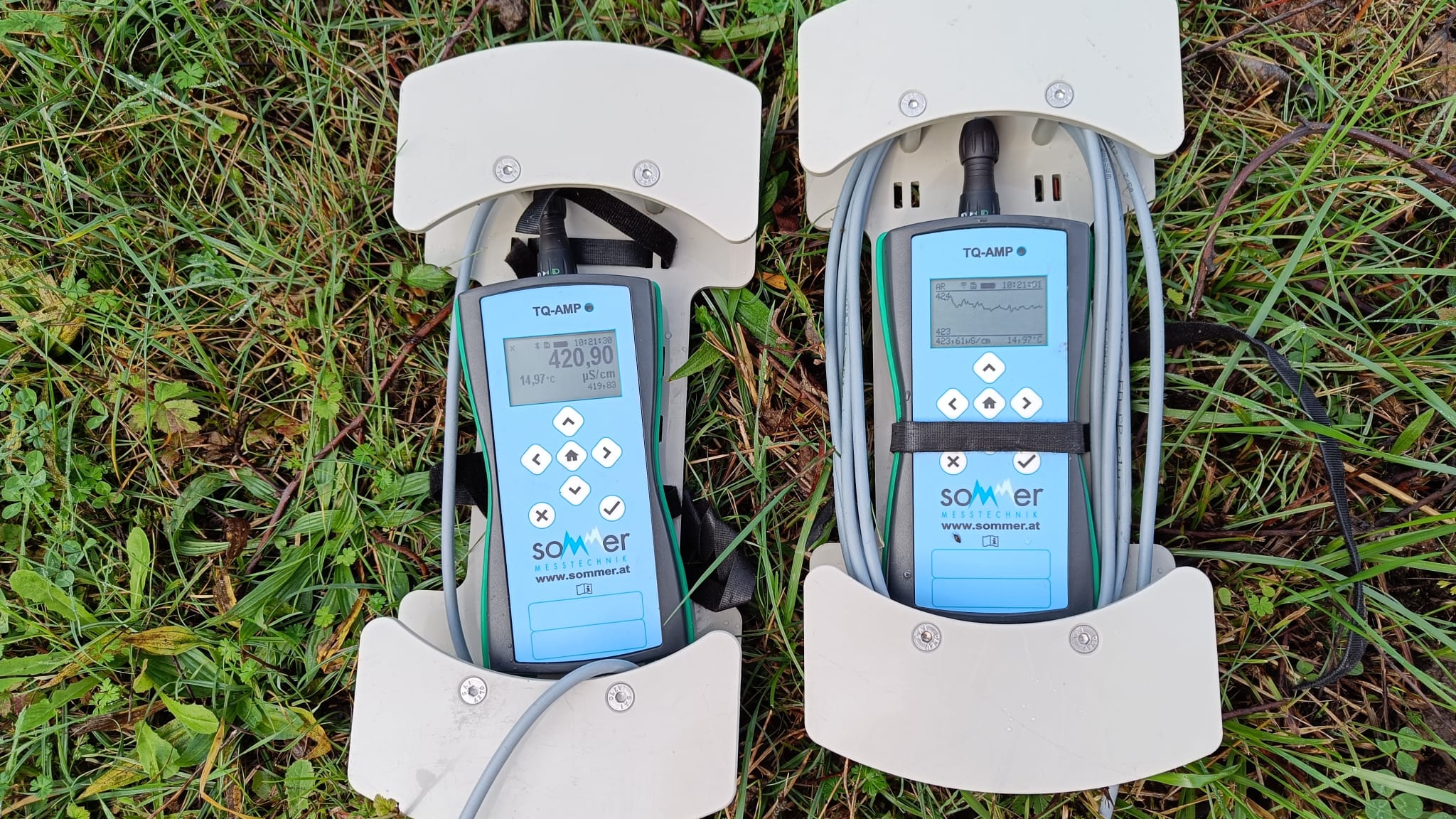

| Unitate de măsurare TQ-Amp | Temperatură de funcționare -20…+60 °C; protecție IP66 |
| Software | TQ-Commander V3 pentru Windows 10–11; ghidare, afișare în timp real și raport de măsurare |
| Configurație TQ-S – trasor salin | |
| Trasor / sonde | Sare (NaCl) / sonde de conductivitate cu compensare integrată a temperaturii |
| Mod de dozare | Introducere instantanee a unei cantități cunoscute de trasor |
| Domeniu de debit | Până la 10 m³/s; debite mai mari sunt posibile, în funcție de condițiile amplasamentului |
| Domeniu sondă | 0…5.000 µS/cm |
| Rezoluție sondă | 0,1 µS/cm |
| Temperatură sondă | -20…+60 °C |
| Număr de sonde | Măsurare simultană cu până la 3 sonde; opțional 4 |
| Alimentare / autonomie | 4 × baterii AA de 1,5 V sau 4 × acumulatori NiMH AA; până la aproximativ 40 h, în funcție de baterii și configurație; încărcare aproximativ 10 h |
| Configurație TQ-F – trasor fluorescent | |
| Trasor / sonde | Fluoresceină, rodamină sau trasor similar / sonde optice de fluorescență |
| Mod de dozare | Introducere instantanee; este posibilă și dozarea continuă, uzuală în ape uzate |
| Domeniu de debit | Aplicabil tuturor volumelor de debit, cu dimensionarea corespunzătoare a trasorului și a configurației |
| Domeniu sondă | Fluoresceină / rodamină: 0…50 µg/l (ppb) |
| Rezoluție sondă | 0,05 µg/l (ppb) |
| Temperatură sondă | 0…+50 °C |
| Număr de sonde | Măsurare simultană cu până la 4 sonde |
| Alimentare / autonomie | 4 × baterii AA de 1,5 V sau 4 × acumulatori NiMH AA de 2.500 mAh; aproximativ 25 h; încărcare aproximativ 10 h |
