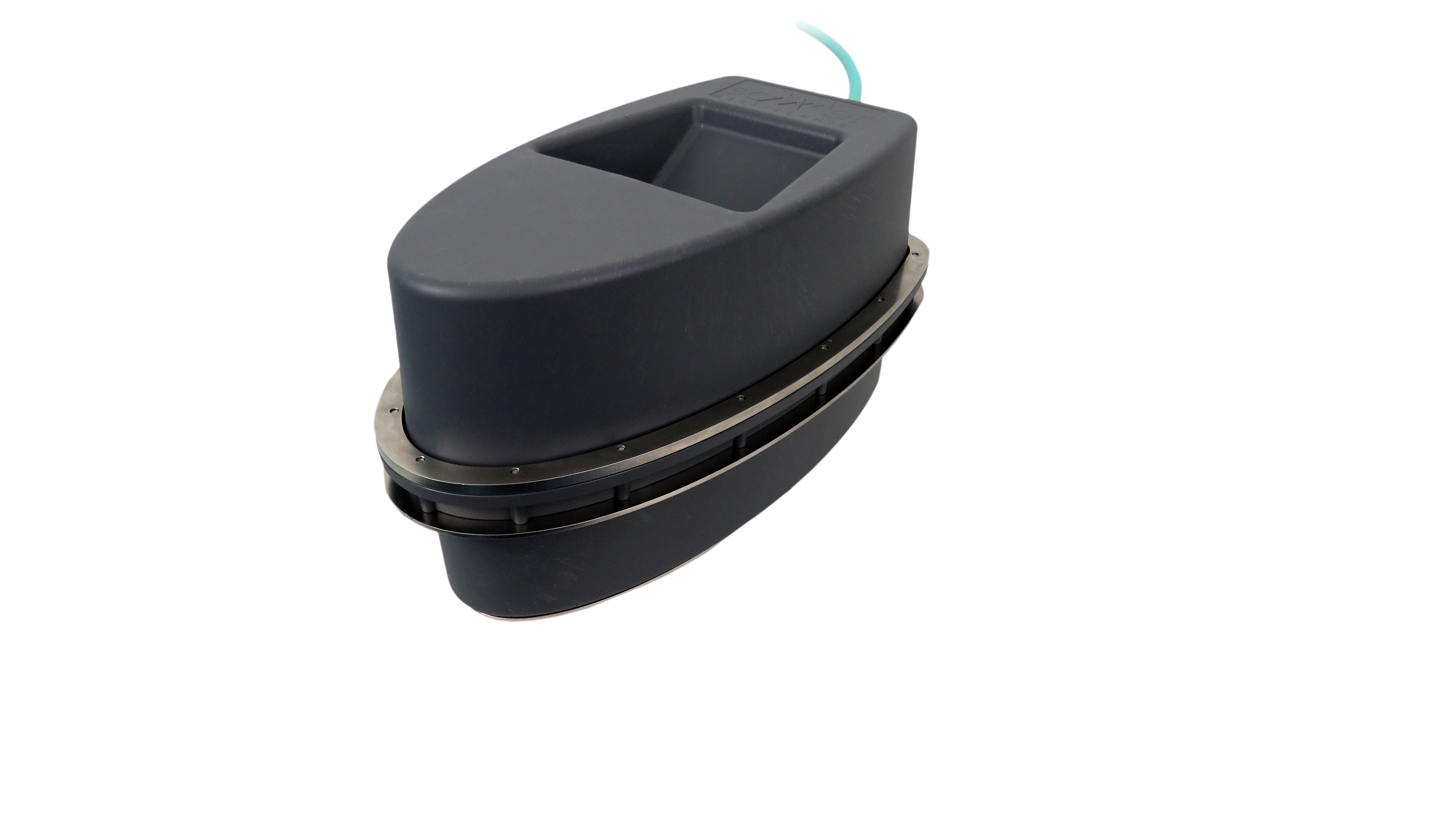

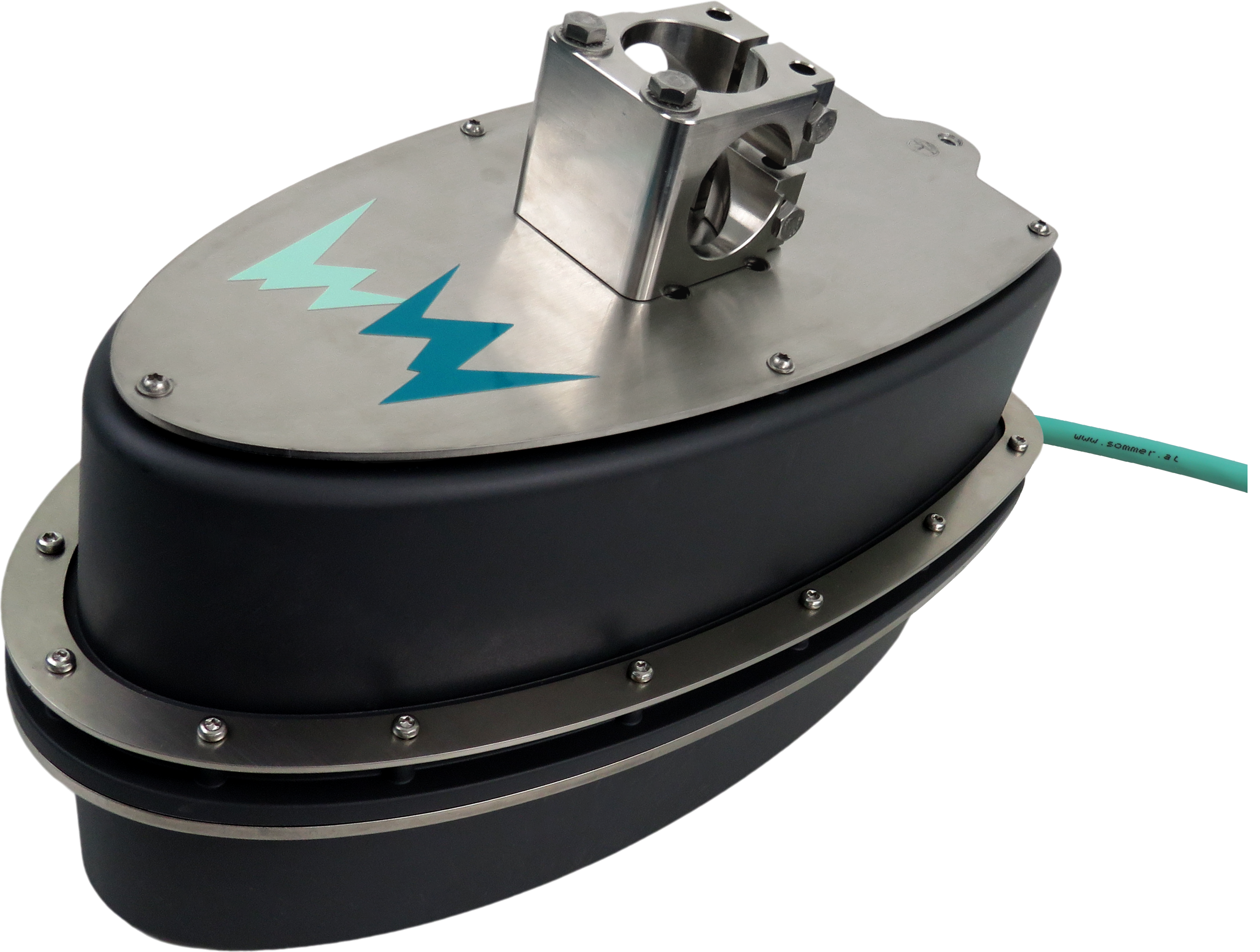

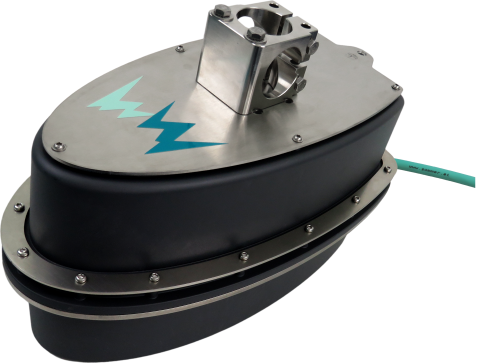

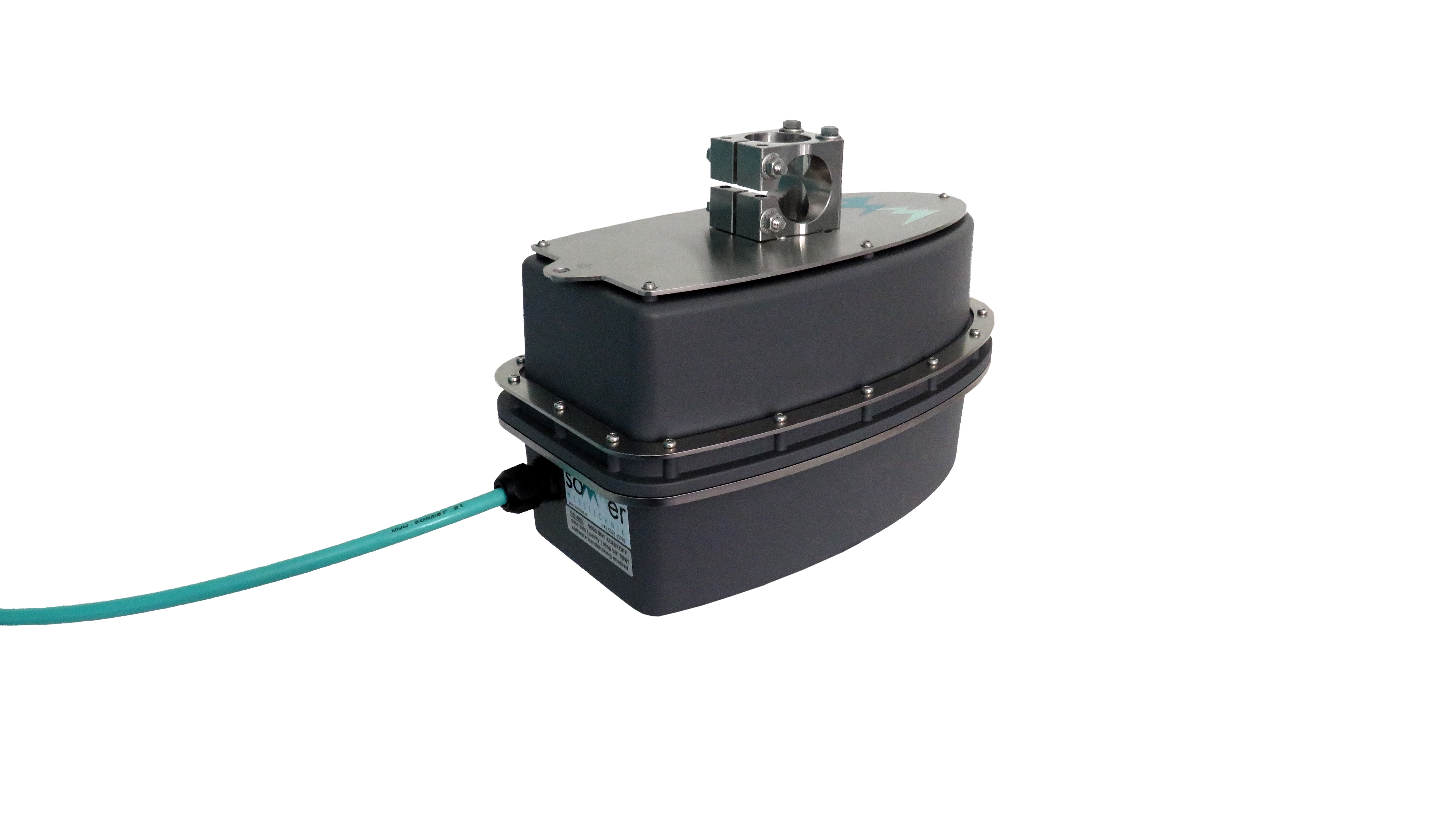

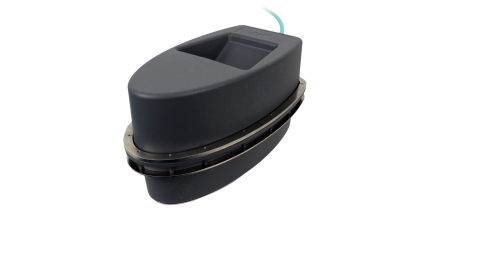

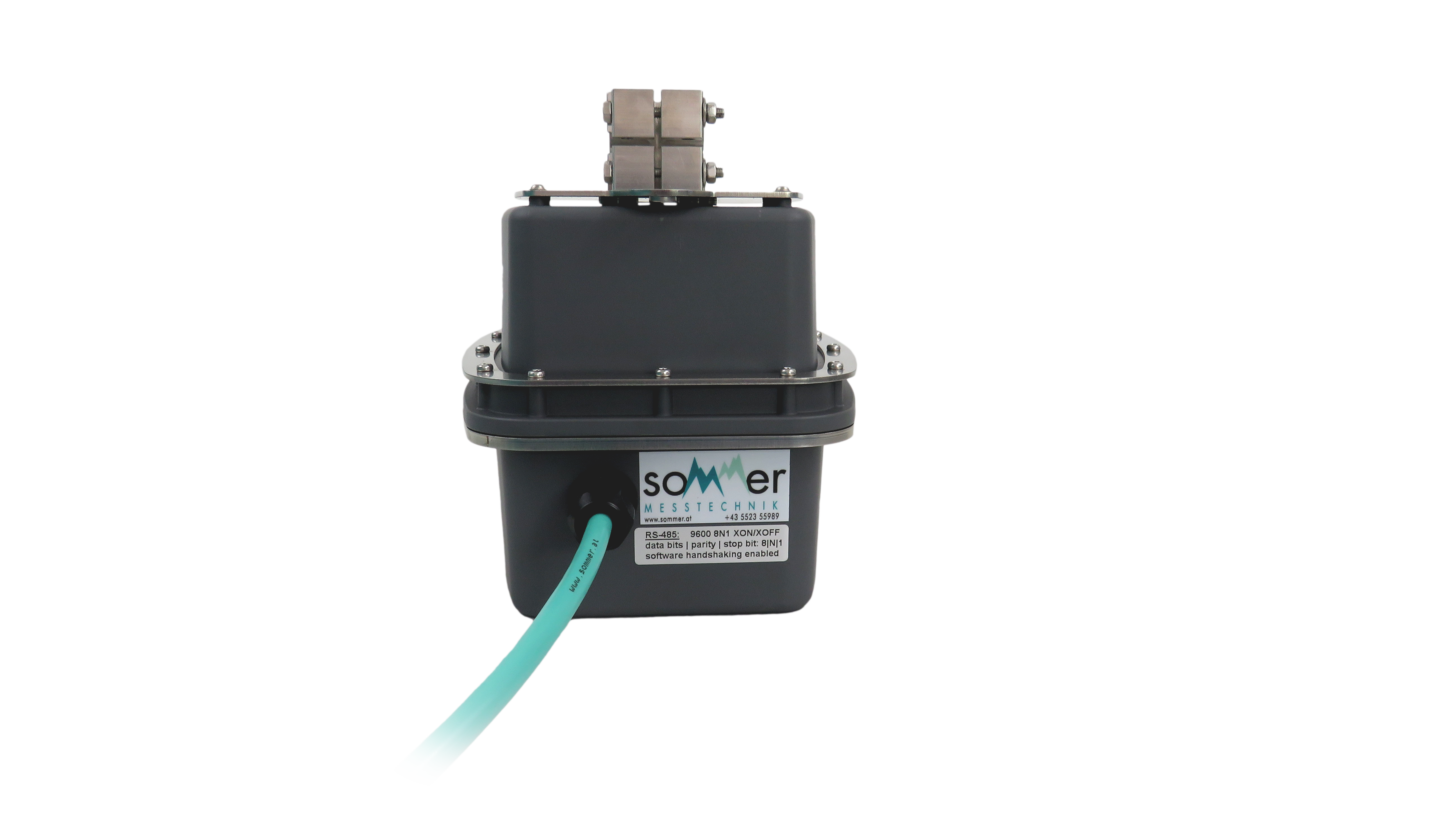

Sommer SQ-R Plus este un debitmetru radar compact pentru măsurarea continuă și fără contact a debitului în canale deschise și conducte parțial pline. În aceeași carcasă sunt integrate un radar de nivel la 80 GHz și un radar Doppler de viteză la 24 GHz. După fiecare măsurare, modelul hidraulic intern transformă viteza de suprafață în viteză medie și calculează debitul prin secțiunea configurată.
Fiind instalat deasupra apei, SQ-R Plus nu este expus la aluviuni, depuneri, corpuri plutitoare sau substanțe agresive transportate de apă. Nu sunt necesare lucrări în albie sau în conducta de canalizare, iar accesul pentru inspecție se face fără demontarea unor senzori imersați.
Facilități și avantaje
- Măsurarea simultană, fără contact, a nivelului și vitezei de suprafață
- Calculul debitului direct în senzor, pe baza geometriei secțiunii și a modelului hidraulic Sommer
- Factori k dinamici multipli, calculați automat pentru conversia vitezei de suprafață în viteză medie
- Domeniu practic de viteză 0,08…16 m/s și recunoașterea sensului de curgere
- Radar de nivel la 80 GHz, cu fascicul îngust de 8° și precizie de cel mult 2 mm
- Autoverificare internă și cod de stare pentru fiecare măsurare
- Valoare internă de calitate a măsurării, disponibilă la fiecare ciclu
- Învățare automată bazată pe AI pentru compensarea influențelor de mediu și detectarea timpurie a erorilor
- Sistem ANR – Advanced Noise Reduction, bazat pe analiza spectrului vitezei
- Certificat de calibrare a vitezei în 3 puncte
- Carcasă IP68, rezistentă la condițiile tipice din canalele de apă uzată
- Configurare și diagnoză cu software-ul SQ-Commander
Domenii de utilizare

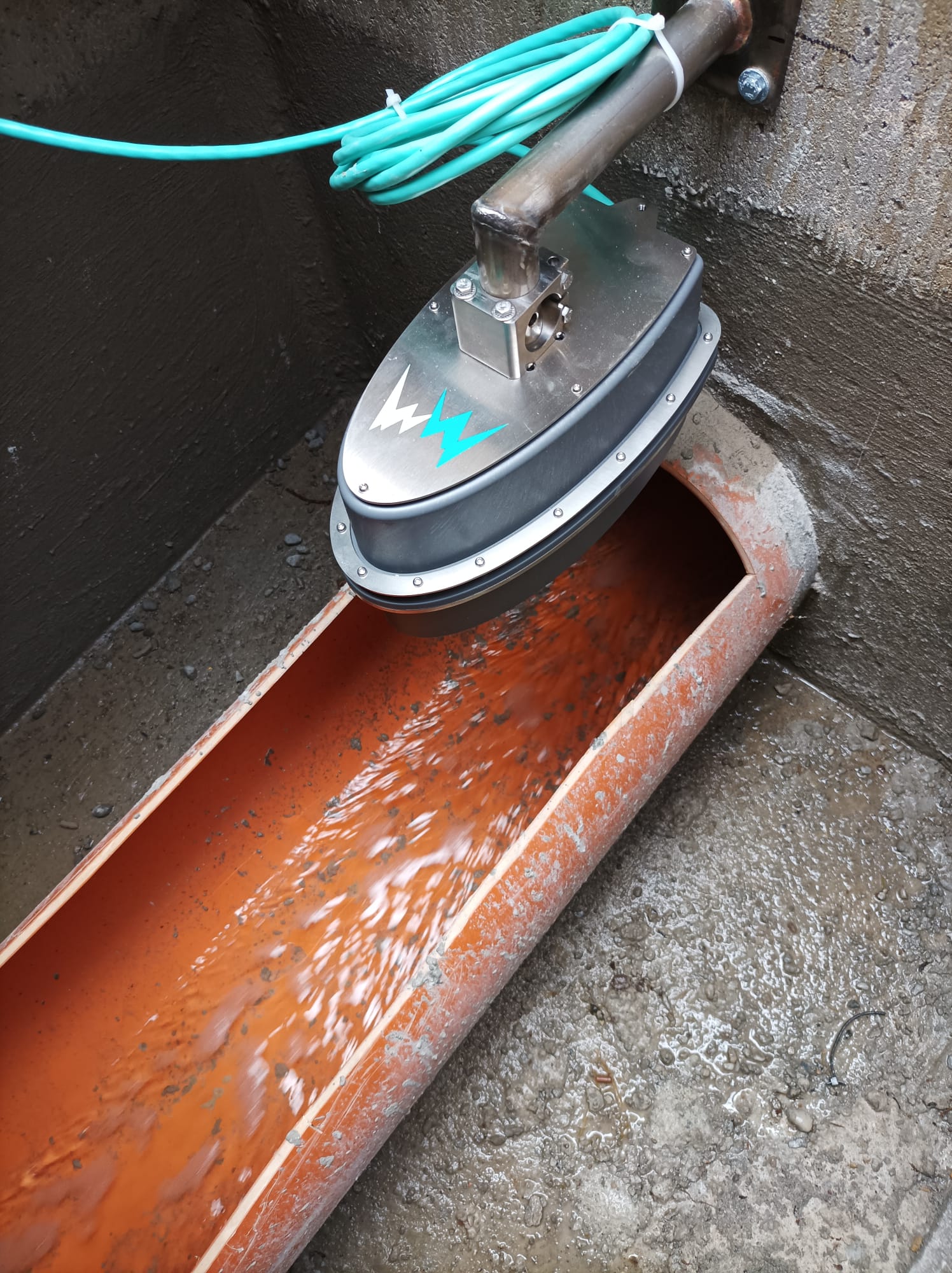

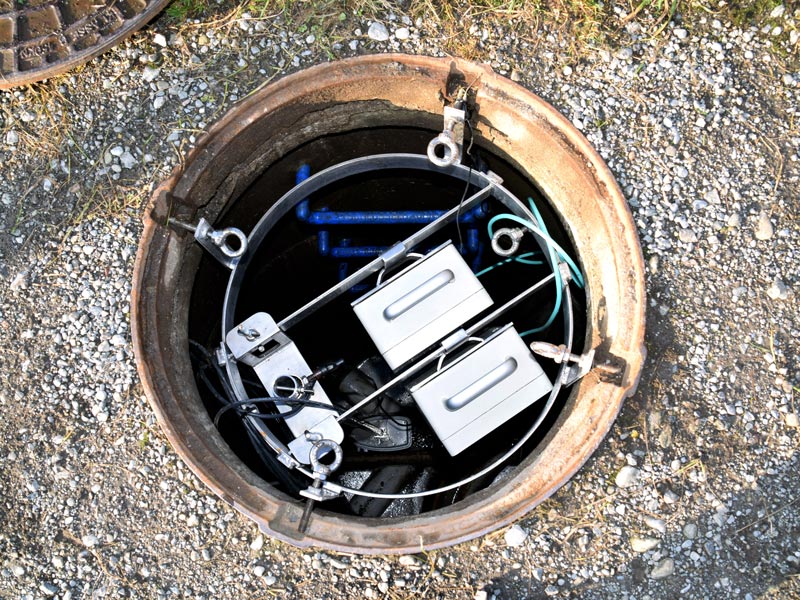

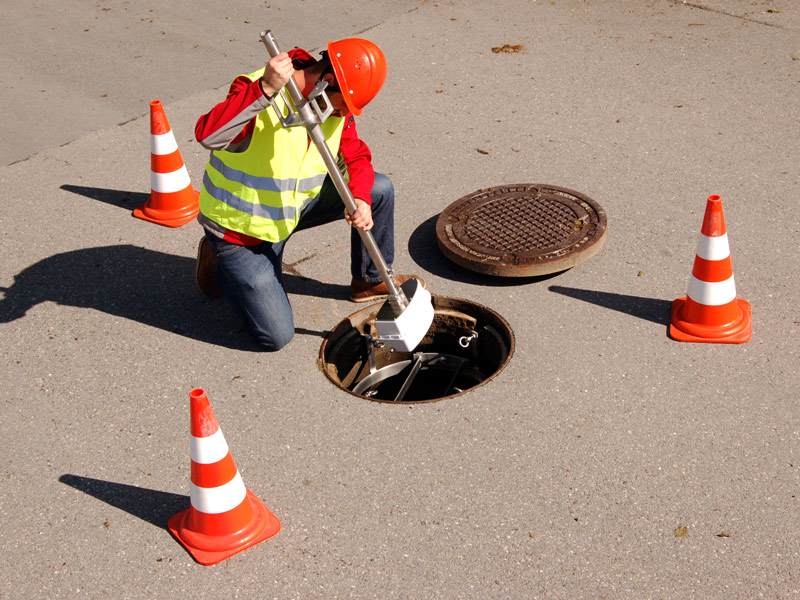

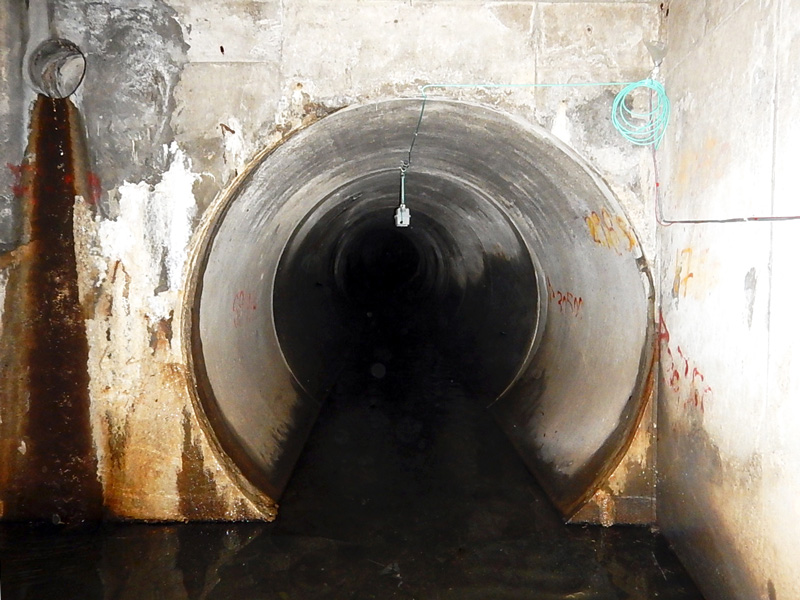

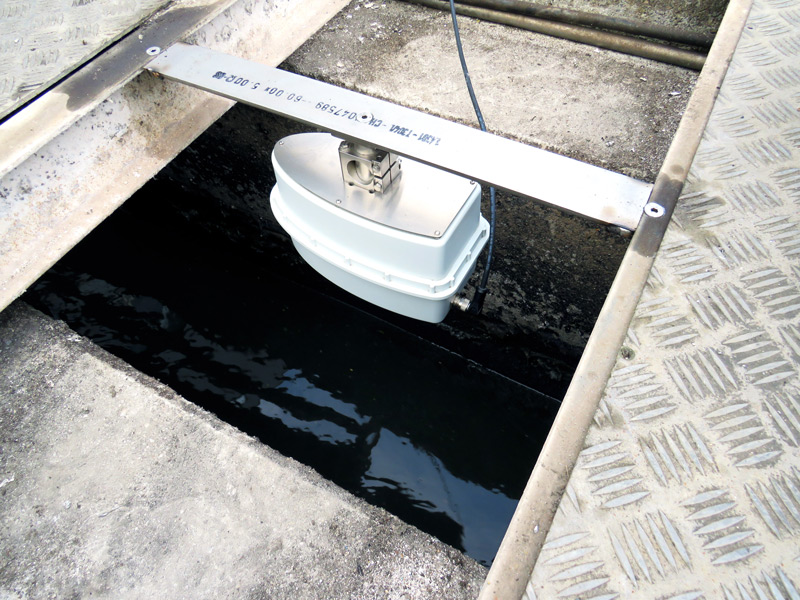

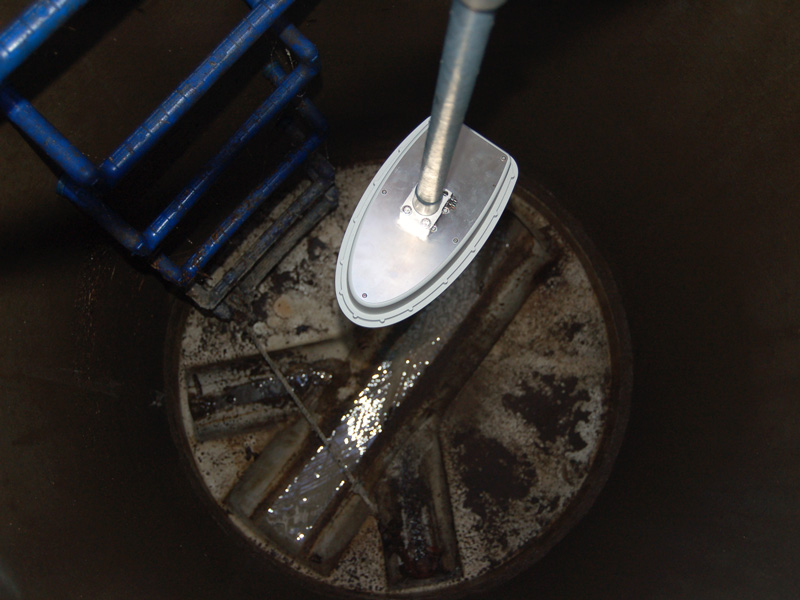

- Conducte de canalizare parțial pline și cămine de vizitare

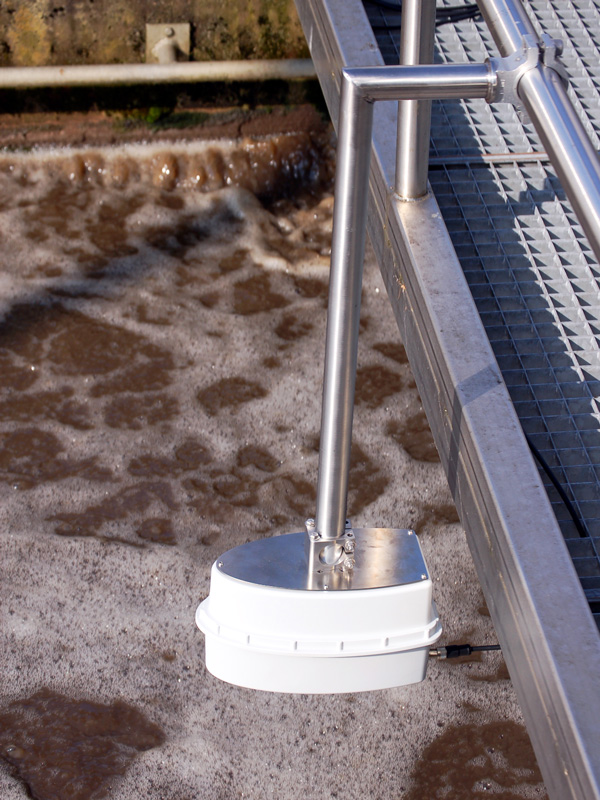

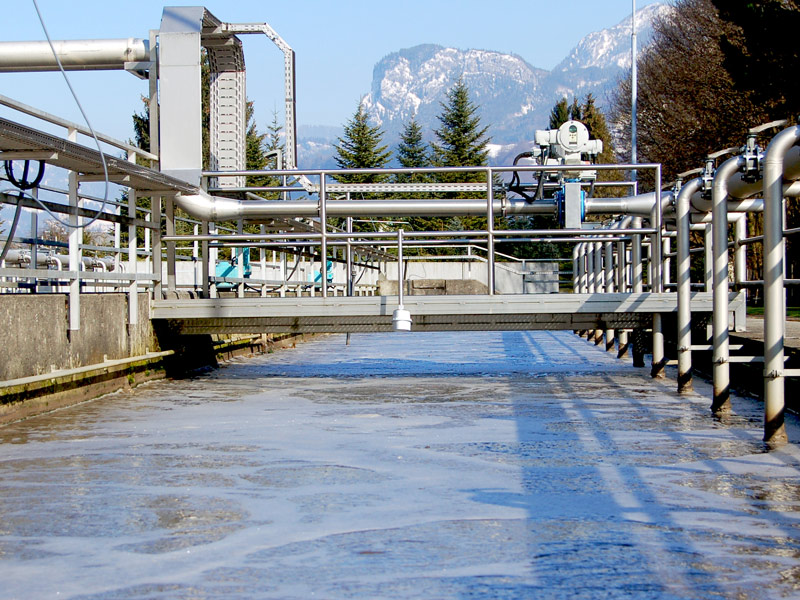

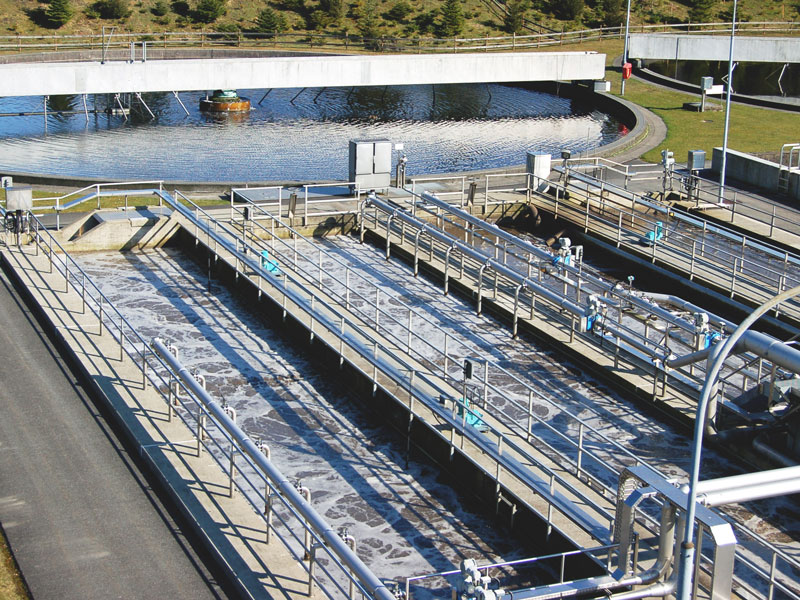

- Canale de intrare și ieșire din stații de epurare
- Deversări de ape pluviale și ape uzate

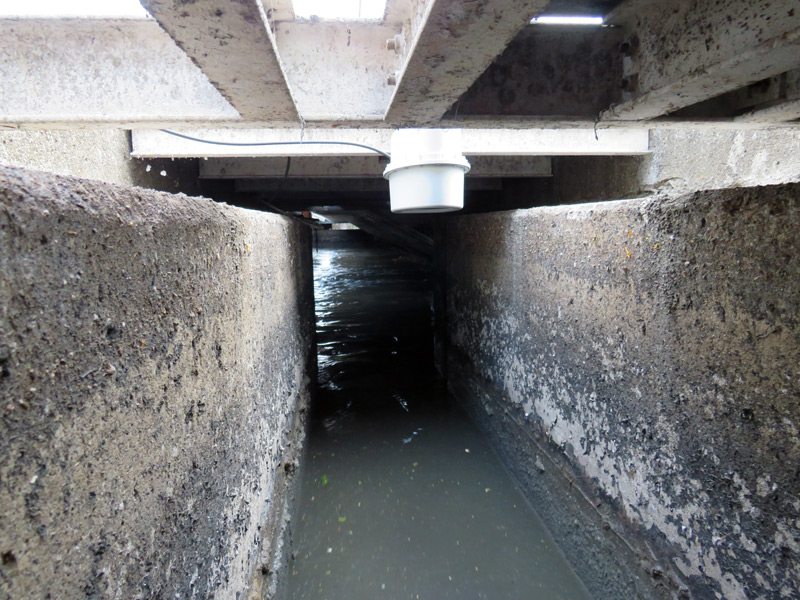

- Canale industriale și municipale
- Monitorizarea debitelor pentru repartizarea costurilor în rețele
- Stații temporare sau autonome de monitorizare
Măsurarea nivelului și vitezei

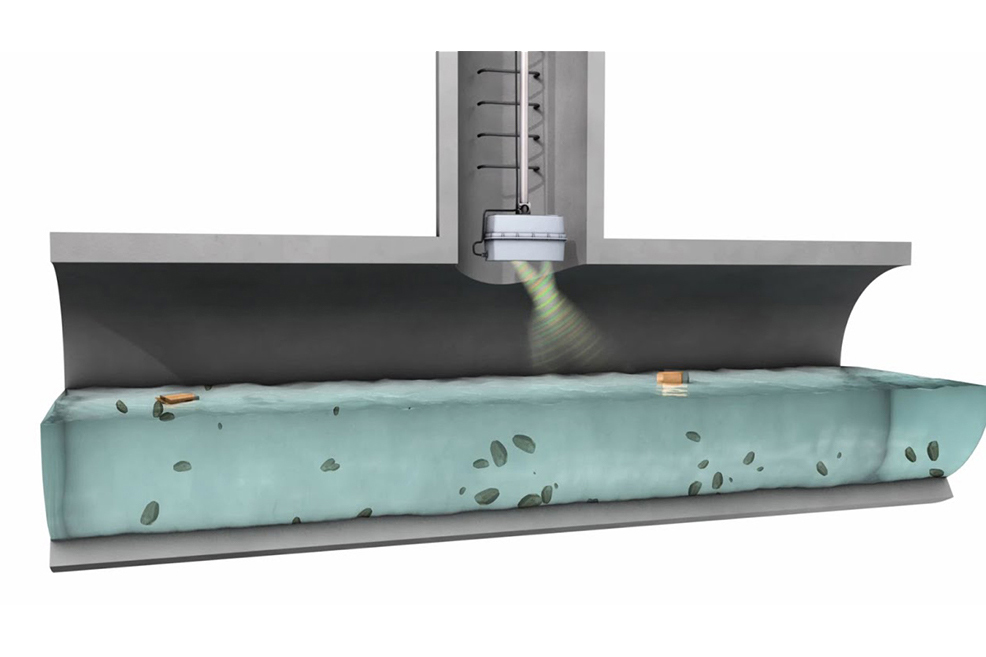

Radarul de nivel determină distanța până la suprafața apei. Radarul Doppler măsoară viteza suprafeței în ambele sensuri, iar înclinarea verticală este măsurată și compensată automat. Geometria canalului sau a conductei este introdusă în configurație, astfel încât senzorul să determine aria udată și debitul instantaneu.
Date tehnice generale
| Caracteristică | Specificație |
| Dimensiuni | 272 × 152,2 × 185,5 mm, inclusiv cubul de montaj pentru țeavă Ø 30 mm |
| Greutate | 1,55 kg |
| Grad de protecție | IP68 |
| Material carcasă | Zytel 103HSL NC010, rezistent la substanțele agresive întâlnite în canalele de ape uzate |
| Alimentare | 9…30 V DC, cu protecție la inversarea polarității și supratensiune |
| Consum | 1,5 Ah/zi la 12 V DC, pentru interval de măsurare de 60 s |
| Curent de vârf | 91 mA; curent de pornire sub 200 mA |
| Temperatură de funcționare | -40…+85 °C |
| Temperatură de depozitare | -40…+85 °C |
| Umiditate relativă | 0…100 % |
| Protecție la trăsnet | Protecție integrată împotriva efectelor indirecte, capacitate de descărcare 0,6 kW Ppp |
Măsurarea vitezei
| Caracteristică | Specificație |
| Principiu | Radar Doppler |
| Domeniu practic detectabil | 0,08…16 m/s, dependent de undele suprafeței apei |
| Domeniu tehnic | 0,01…20 m/s |
| Precizie | ±0,01 m/s și ±1 % din domeniul complet; certificare METAS |
| Rezoluție | 1 mm/s |
| Sens de măsurare | Bidirecțional |
| Durată de măsurare | 5…240 s |
| Interval de măsurare | 8…18.000 s |
| Frecvență radar | 24 GHz, banda K |
| Unghi fascicul | 12° |
| Distanță până la apă | 0,05…130 m |
| Compensare unghi vertical | Automată; precizie ±1°, rezoluție ±0,1° |
Măsurarea nivelului
| Caracteristică | Specificație |
| Principiu | Radar |
| Domeniu de măsurare | 0,05…8 m între senzor și suprafața apei |
| Precizie | ≤2 mm |
| Frecvență radar | 80 GHz, banda W |
| Unghi fascicul | 8° |
Interfețe și ieșiri
| Caracteristică | Specificație |
| Interfețe digitale | RS-485 ASCII sau Modbus RTU; SDI-12 |
| Ieșiri analogice | 4 ieșiri 4–20 mA, 14 biți, sarcină maximă 250 Ω: autoverificare, nivel, viteză și debit |
| Ieșire impuls | Nivel LOW 0 V, nivel HIGH egal cu tensiunea de alimentare; maximum 1,5 A |
| Intrare trigger | LOW 0…0,6 V; HIGH 2,2…28 V |
