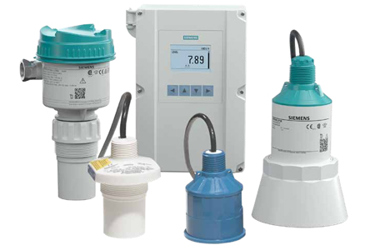

Siemens SITRANS LT500 este un calculator și controler avansat pentru măsurarea debitului în canale deschise, canale Parshall și instalații cu praguri deversoare. Echipamentul măsoară continuu nivelul apei prin intermediul unui traductor radar sau ultrasonic și transformă nivelul măsurat în debit instantaneu și volum totalizat, utilizând caracteristica hidraulică a elementului primar de măsură.
SITRANS LT500 poate monitoriza unul sau două puncte de măsură și poate fi configurat pentru aplicații de nivel, volum, debit, diferență de nivel și comandă de pompe. Interfața grafică, asistenții de configurare și funcțiile extinse de diagnoză simplifică punerea în funcțiune și exploatarea sistemului.
Facilități și avantaje
- Măsurarea debitului pe canale Parshall, praguri deversoare și alte elemente primare cu relație debit-nivel cunoscută
- Calculul debitului instantaneu, al volumului totalizat și al înălțimii apei deasupra pragului
- Versiuni pentru unul sau două puncte de măsură independente
- Compatibilitate cu traductoare radar sau ultrasonice, în funcție de versiunea comandată
- Intrări 4–20 mA/HART pentru SITRANS LR110, LR120, Probe LU240 și alte traductoare de nivel cu ieșire 4–20 mA
- Versiune ultrasonică pentru traductoarele Siemens EchoMax și ST-H
- Până la 6 relee programabile pentru alarme, comanda pompelor sau totalizare la distanță
- Ieșiri analogice izolate 0/4–20 mA și opțiuni extinse de comunicație industrială
- Afișaj grafic local cu patru taste, asistenți de configurare și reprezentarea profilului ecoului
- Jurnal de evenimente, jurnal de date, memorarea profilelor de ecou și diagnoză conform NAMUR NE107
- Configurare prin USB, Bluetooth cu aplicația SITRANS mobile IQ sau interfață web WebIQ, în funcție de echipare
- Certificare MCERTS disponibilă pentru măsurarea debitului în canale deschise
Principiul de măsurare
Într-un sistem de măsurare cu canal Parshall sau prag deversor, debitul este determinat din nivelul apei măsurat în amonte. SITRANS LT500 primește semnalul traductorului de nivel, aplică relația hidraulică Q = f(h) corespunzătoare construcției și afișează debitul, nivelul și volumul acumulat. Pentru profile atipice se poate utiliza o caracteristică de liniarizare stabilită pentru geometria instalației.
Domenii de utilizare
- Stații de epurare și rețele de canalizare
- Măsurarea apelor uzate industriale
- Canale de irigații și captări de apă
- Canale Parshall și Palmer-Bowlus
- Praguri deversoare rectangulare sau în V
- Stații de pompare, bazine și puțuri umede
- Control diferențial pentru grătare și filtre
Date tehnice principale
| Caracteristică | Specificație |
| Funcții măsurate | Nivel, spațiu, distanță, volum, debit, înălțime de curgere, diferență, medie și totalizare |
| Număr puncte de măsură | 1 sau 2, în funcție de versiune |
| Intrări senzori – versiunea mA/HART | 1 sau 2 intrări 4–20 mA; HART pentru senzori Siemens compatibili; cablu până la 500 m |
| Intrări senzori – versiunea ultrasonică | 1 sau 2 traductoare EchoMax/ST-H; domeniu dependent de traductor: 0,3…60 m; cablu până la 365 m |
| Precizie ultrasonică standard | ±1 mm + 0,17 % din distanța măsurată |
| Versiune OCM de înaltă precizie | ±1 mm în domeniul de 3 m, cu traductor XRS-5 și senzor de temperatură TS-3; rezoluție 0,6 mm |
| Intrări digitale | 2 intrări izolate; prag LOW 0…0,5 V DC, prag HIGH 10…50 V DC |
| Ieșiri analogice | 1 sau 2 ieșiri izolate 0…20 mA sau 4…20 mA; sarcină maximă 750 Ω; precizie ±20 µA |
| Relee | Până la 6 relee: 4 contacte Form A și 2 contacte Form C; până la 5 A la 250 V AC sau 30 V DC, sarcină rezistivă |
| Comunicații opționale | HART 7, Modbus RTU, Modbus TCP, PROFIBUS PA, PROFIBUS DP, PROFINET, EtherNet/IP și Bluetooth |
| Interfață de service | USB 2.0 mini-B; configurare cu SIMATIC PDM/SITRANS DTM; WebIQ pentru variantele Ethernet compatibile |

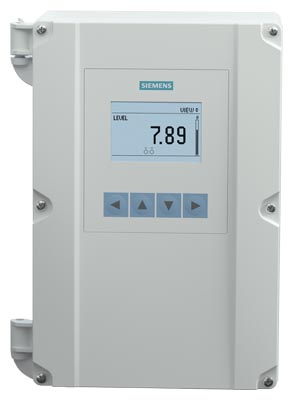

| Afișaj | LCD grafic 60 × 40 mm, 240 × 160 pixeli, iluminat; 4 taste locale |
| Memorie | Memorie Flash nevolatilă și card industrial microSD de 8 GB; suport până la 32 GB |
| Alimentare | 12…30 V DC, 20 W sau 100…230 V AC ±15 %, 50/60 Hz, 36 VA (17 W) |
| Temperatură ambiantă | -20…+50 °C; opțional -20…+60 °C |
| Grad de protecție | Montaj pe perete: IP65/Type 4X; montaj în panou: IP54/Type 3; panou la distanță: IP65 frontal/IP20 carcasă |
| Dimensiuni orientative | Versiunea standard de perete: aproximativ 278 × 198 × 161 mm |
| Greutate | 1,22 kg montaj pe perete; 1,35 kg montaj în panou; 1,73 kg panou la distanță |
