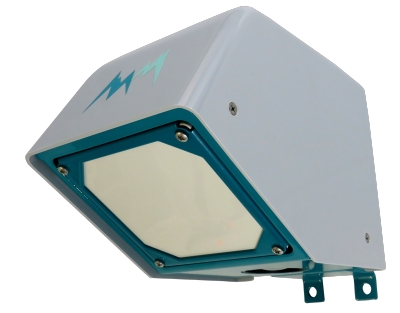

Sommer RQ-30 Plus este un sistem radar pentru măsurarea continuă și fără contact a debitului în râuri, canale deschise și canale artificiale cu profil transversal cunoscut. În aceeași carcasă sunt integrate un radar de nivel la 80 GHz și un radar Doppler de viteză la 24 GHz.

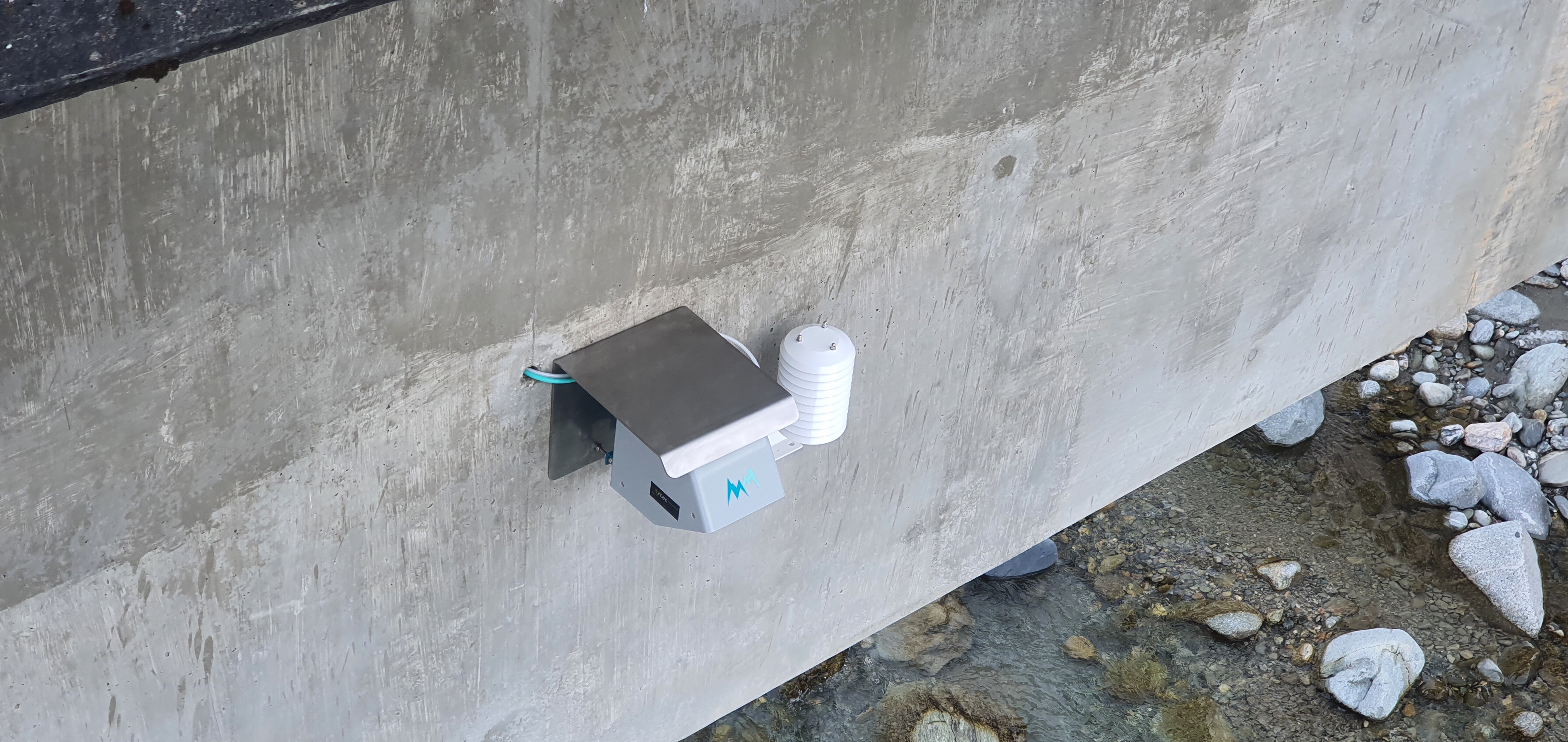

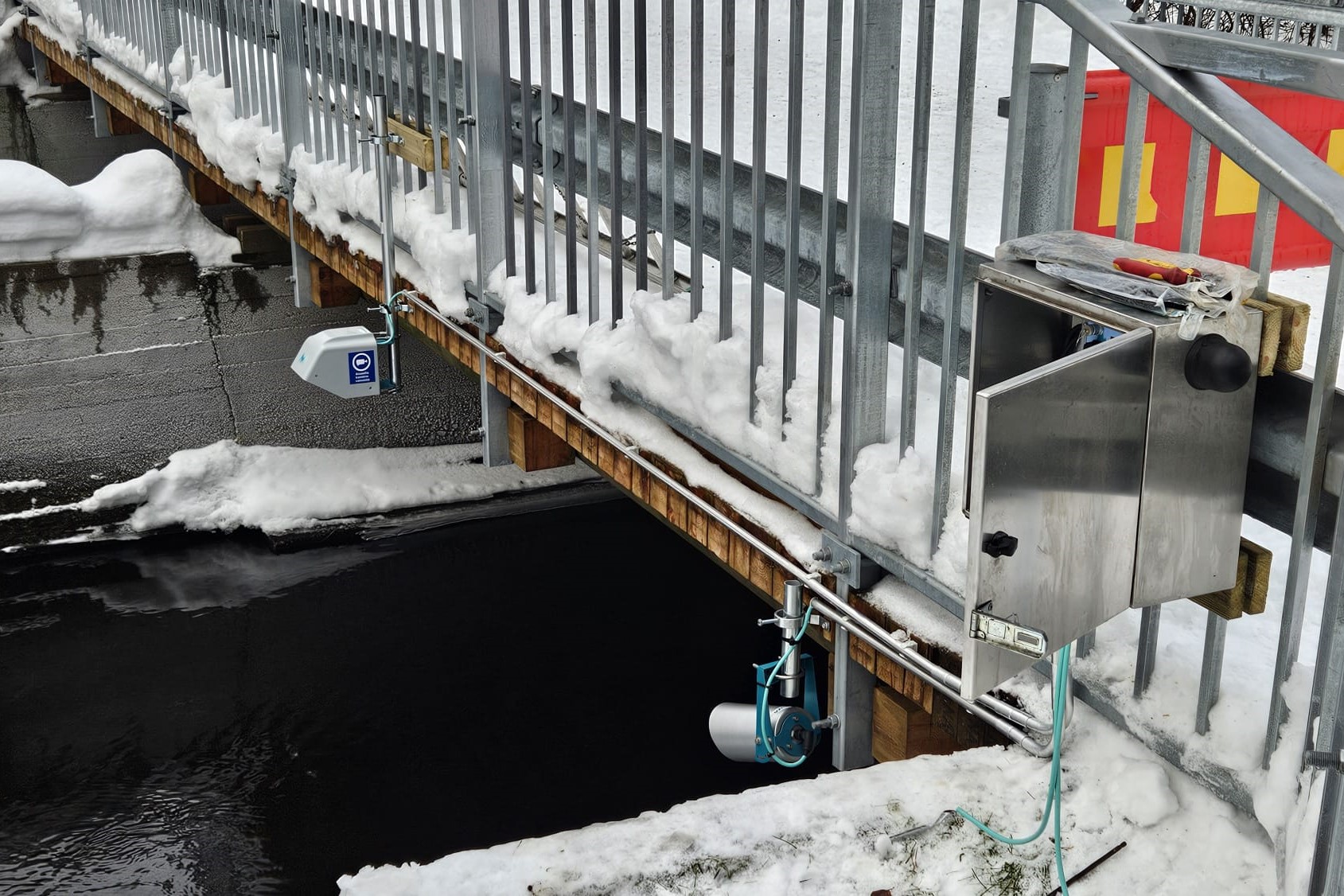

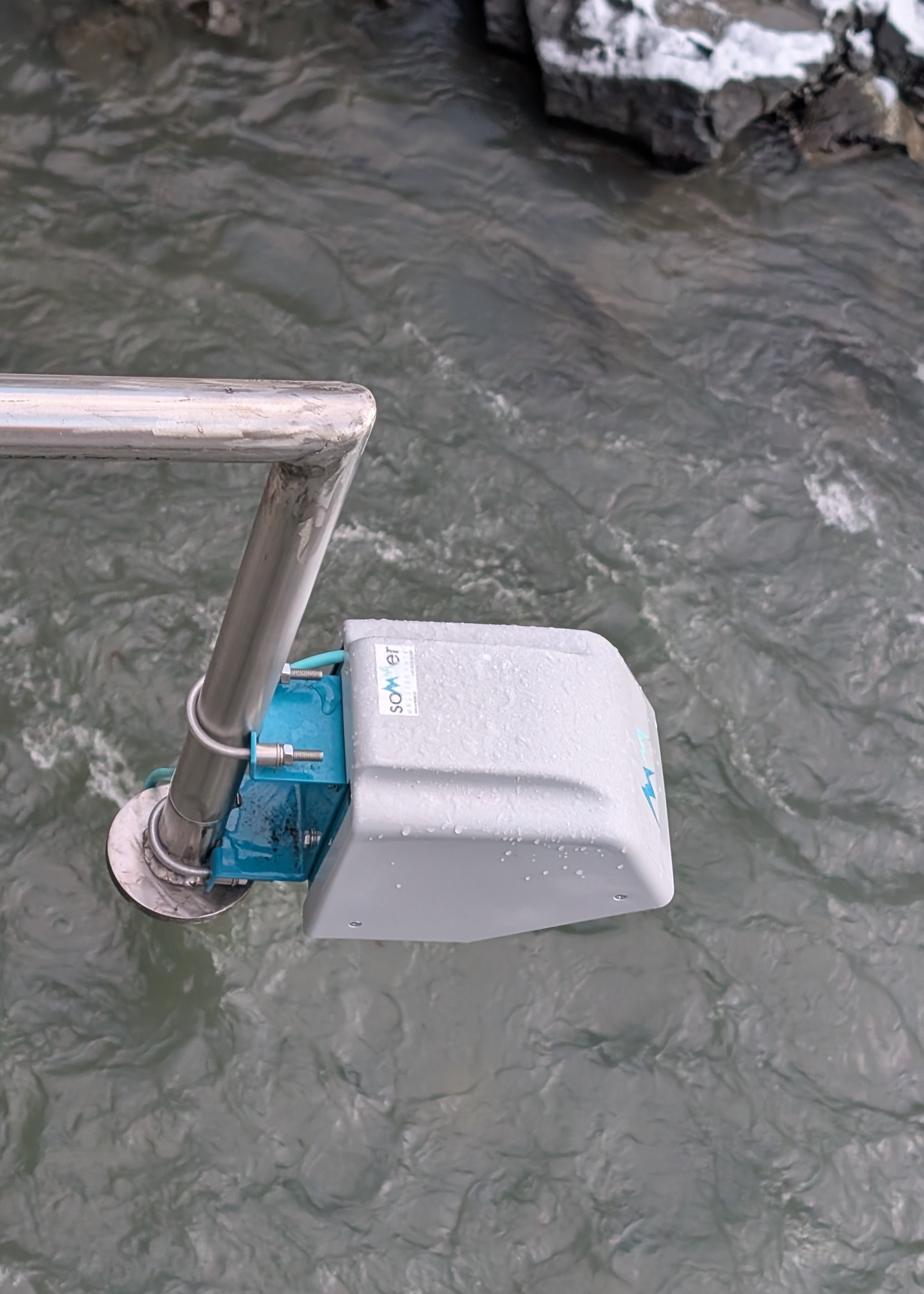

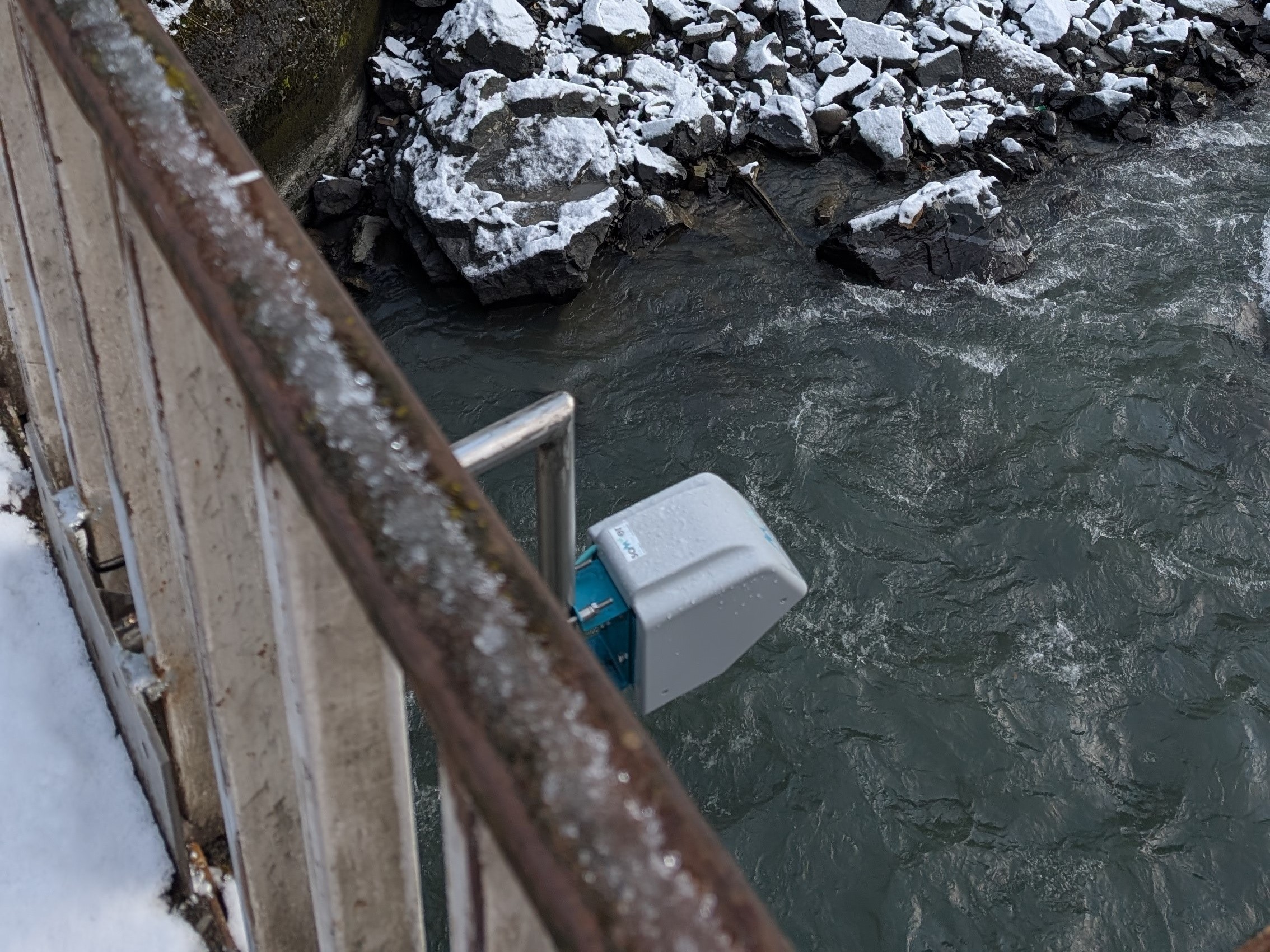

Nivelul și viteza de suprafață sunt prelucrate de modelul hidraulic intern, care calculează debitul în timp real pe baza geometriei secțiunii și a factorilor k dinamici. Instalarea deasupra apei elimină contactul cu aluviunile, corpurile plutitoare și apele agresive și permite măsurarea sigură inclusiv în timpul viiturilor.
Facilități și avantaje
- Măsurarea simultană, fără contact, a nivelului și vitezei de suprafață
- Calculul debitului direct în senzor, pe baza profilului secțiunii și a modelului hidraulic Sommer
- Factori k dinamici multipli, determinați automat pentru conversia vitezei de suprafață în viteză medie
- Învățare automată internă pentru compensarea influențelor de mediu și detectarea timpurie a erorilor
- Sistem ANR – Advanced Noise Reduction, bazat pe analiza spectrului vitezei
- Autoverificare internă, cod de stare și indicator de calitate pentru fiecare măsurare
- Recunoașterea sensului de curgere și compensarea automată a înclinării verticale
- Patru ieșiri analogice 4–20 mA și interfețe digitale RS-485/Modbus RTU și SDI-12
- Certificat de calibrare a vitezei în 3 puncte; precizie certificată METAS
- Consum redus, adecvat pentru alimentare solară și stații hidrometrice autonome
Domenii de utilizare
- Monitorizarea debitelor în râuri și cursuri de apă
- Canale de irigații și derivații cu secțiune cunoscută
- Avertizare la inundații și măsurări în regim de viitură
- Gospodărirea apelor, hidroenergie și modelare hidrologică
- Canale de evacuare, prize de apă și aplicații industriale
Date tehnice principale
| Caracteristică | Specificație |
| Alimentare | 9…30 V DC, protecție la inversarea polarității și supratensiune |
| Consum la 12 V DC | Standby aprox. 1 mA; măsurare activă aprox. 140 mA pentru durata implicită de 30 s |
| Temperatură de funcționare | -40…+85 °C |
| Grad de protecție | IP67; IP68 la cerere |
| Carcasă | Aluminiu vopsit, rezistent la vandalism, capac din material plastic |
| Dimensiuni / greutate | 295 × 160 × 210,5 mm; 5,4 kg |
| Viteză – domeniu practic | 0,08…16 m/s, în funcție de undele suprafeței |
| Viteză – domeniu tehnic | 0,01…20 m/s; măsurare bidirecțională |
| Precizie / rezoluție viteză | ±0,01 m/s și ±1 % din domeniul complet; rezoluție 1 mm/s |
| Radar viteză | 24 GHz, bandă K; unghi fascicul 12°; distanță până la apă 0,05…130 m |
| Durată / interval măsurare | Durată 5…240 s; interval 8…18.000 s |
| Radar nivel | 80 GHz; domeniu 0…15 m sau 0…30 m, în funcție de versiune |
| Precizie / rezoluție nivel | ±2 mm; rezoluție 1 mm |
| Unghi fascicul nivel | 8° pentru versiunea 15 m; 4° pentru versiunea 30 m |
| Interfețe digitale | RS-485 ASCII sau Modbus RTU; SDI-12 |
| Ieșiri analogice | 4 × 4–20 mA, 14 biți, sarcină maximă 250 Ω: autoverificare, nivel, viteză, debit |
| Ieșire digitală | LOW 0 V; HIGH egal cu tensiunea de alimentare; maximum 1,5 A |
