FloPro XCi de la MACE Meters reprezintă soluția completă pentru măsurarea debitelor de ape uzate, ape pluviale și ape industriale în canale, conducte parțial pline sau conducte pline. Sistemul FloPro XCi poate fi utilizat pentru măsurarea cantității de apă utilizând senzori Doppler submersați sau cu inserție, dar poate fi folosit și pentru măsurarea calității apei, împreună cu sonde multiparametru, în aplicații municipale, industriale sau miniere. Indiferent dacă se dorește măsurarea debitului, odată cu conductivitatea, pH, nivelul precipitațiilor, ori utilizarea unui senzor ultrasonic pentru măsurarea nivelului, sistemul FloPro XCi este scalabil pentru a se adapta unei aplicații specifice. În plus, FloPro XCi poate fi ușor integrat în sisteme SCADA, PLC sau sisteme de telemetrie.
FloPro XCi este ușor de instalat și poate fi calibrat pentru a măsura debitul pe diferite secțiuni de curgere: conducte rotunde, ovoidale, canale trapezoidale, rectangulare sau cu formă complexă, nefiind necesar profil Parshall sau construcții suplimentare. Deoarece utilizează senzori de viteză ultrasonici MACE Doppler cu tehnologie de ultimă generație, FloPro XCi nu are părți în mișcare și nu obstrucționează curgerea. Senzorii ultrasonici MACE Doppler au o performanță superioară într-o gamă largă de condiții hidraulice de funcționare, întâlnite în aplicații precum ape uzate sau ape pluviale. Chiar dacă nu se cunoaște panta conductei sau a canalului, sau în condiții de debit foarte mare sau curgere inversă, FloPro XCi oferă o măsurare de precizie.
Tipuri de senzori
- Senzor arie/viteză Doppler ultrasonic, submersat
- Senzor de viteză Doppler ultrasonic, submersat
- Senzor de viteză Doppler ultrasonic, cu inserție în conductă
- Senzor de nivel ultrasonic, montat suspendat
- Senzori și sonde multiparametru pentru calitatea apei
Carduri pentru conectarea senzorilor și carduri de comunicație
- Card Doppler
- Card pentru intrări și ieșiri analogice și digitale
- Card pentru intrări și ieșiri de tip puls
- Card pentru senzori cu protocol SDI-12
- Card de comunicație Modbus RTU și SDI-12
- Card de comunicație WebComm 3G
Medierea vitezei de curgere cu tehnologia MASP
Senzorii de viteză MACE Doppler utilizează tehnologia MASP cu unde ultrasonice continue Doppler pentru a măsura viteza suspensiilor, particulelor și a bulelor de aer din apă. Senzorii ultrasonici Dopper MASP măsoară viteza pe întreg profilul de curgere, rezultând o viteză mediată precisă.
Pachet complet, gata de utilizare

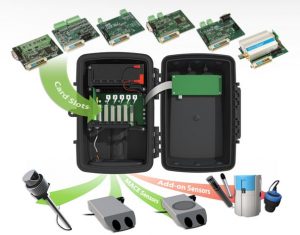

Sistemul FloPro XCi include toate componentele necesare pentru a instala un sistem de măsurare a debitului. Unitatea centrală cu data logger, acumulatorul, cardurile pentru senzori și cardurile de comunicație sunt găzduite în carcasa XCi, rigidă și rezistentă la apă. Afișajul LCD din partea frontală a carcasei oferă toate informațiile referitoare la situl de măsurare. În majoritatea cazurilor, sistemul de monitorizare poate fi pus în funcțiune în câteva ore.
Sistemul XCi include:
- Carcasă rigidă, rezistentă la apă
- Data logger
- Afișaj LCD
- Acumulator
- Sursă de alimentare sau panou fotovoltaic
- Cardurile necesare
- Senzori de debit, nivel.
Ușor de configurat cu pachetul software MACE FloCom+
- Software gratuit pentru configurare și diagnoză
- Interfață puternică și ușor de utilizat, pentru Windows
- Calibrare ușoară pentru diferite forme de canale sau conducte
- Nu necesită cunoștințe de programare
Accesați datele de la distanță cu WebComm
Cardul WebComm 3G permite accesarea datelor de la distanță. Acest card se instalează în dispozitivul XCi și este alimentat de acesta, fără a fi necesare cabluri suplimentare. Datele sunt transmise către serverul de date MACE, unde sunt disponibile pentru vizualizare și descărcare. Serviciul de acces la date este gratuit.
- Cardul WebComm 3G oferă acces la date de la distanță
- Cardul se integrează în FloPro XCi
- Datele sunt transmise din FloPro XCi către serverul de date MACE, unde pot fi accesate de pe PC sau smartphone
- Opțional, servicii de alarmare prin SMS și email
Beneficii
- Măsurați până la cinci debite cu o singură unitate FloPro
- Precizie ridicată, fără părți în mișcare
- Soluție de monitorizare și control scalabilă și flexibilă
Măsurarea debitului în aproape orice aplicație
- Senzorul de viteză Doppler cu inserție permite măsurarea debitului în conducte pline cu diametre între 100 mm și 2,5 m
- Senzorul de viteză sau arie/viteză Doppler submersat permite măsurarea debitului în canale și conducte parțial pline cu diametre între 150 mm și 2,5 m
Monitorizare și control flexibile
- Se pot utiliza și senzori de la alți producători
- Până la 5 carduri opționale cu intrări/ieșiri
- Înregistrarea datelor multi-canal
Precizie ridicată fără părți în mișcare
- Măsurare corectă în condiții de apă foarte încărcată sau curgeri turbulente
- Fiabil în condiții hidraulice dificile
- Obstrucționarea redusă a conductei, mai puțină mentenanță
Pregătit pentru integrare în sisteme SCADA
- Modbus
- SDI-12
- 3G
