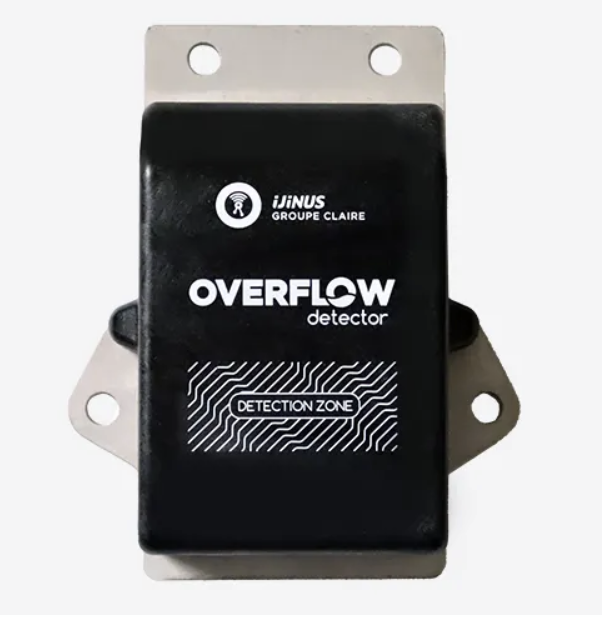

Ijinus CSCV4 este un detector cablat pentru semnalizarea imersiei, a depășirii unui nivel sau a unei deversări. Tehnologia capacitivă CapAir®, cu referință în aer, oferă detecție sigură în ape uzate, ape pluviale și alte aplicații în care depunerile pot afecta detectoarele convenționale.
CSCV4 poate fi conectat la un PLC, la o pompă, la un prelevator automat sau la dataloggere și senzori Ijinus compatibili. Echipamentul furnizează atât comunicație Modbus RS-485, cât și o ieșire open-drain configurabilă ca normal deschis, normal închis sau impuls.
Facilități și avantaje
- Detecție capacitivă cu referință în aer, brevetată de Ijinus
- Sensibilitate redusă la murdărire și depuneri față de tehnologiile capacitive convenționale
- Prag de imersie configurabil și monitorizarea murdăririi senzorului

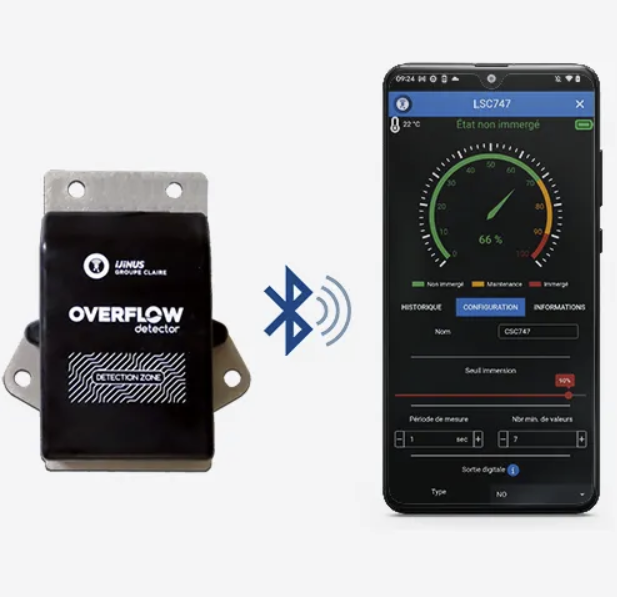

- Configurare wireless prin Bluetooth Low Energy, cu aplicația mobilă OverFlow
- Ieșire open-drain configurabilă NO, NC sau impuls
- Interfață Modbus RTU prin RS-485 pentru stare și informații de diagnoză
- Memorie internă pentru 100 de evenimente, disponibilă și în cazul întreruperii alimentării externe
- Baterie internă cu autonomie de până la 4 ani, în funcție de setări
- Alimentare externă pentru integrarea în instalații de automatizare
- Carcasă IP68 și placă de fixare din oțel inoxidabil
- Versiuni cu fire libere, conector M12 sau conector dedicat prelevatoarelor ISCO
Integrare în automatizări și monitorizare
Pentru conectarea la un PLC se utilizează ieșirea open-drain și conductorul comun. Modul de funcționare – normal deschis, normal închis sau impuls – se selectează din aplicația OverFlow. Interfața Modbus permite preluarea stării detectorului și a indicatorului de murdărire, dacă este configurată în sistem.

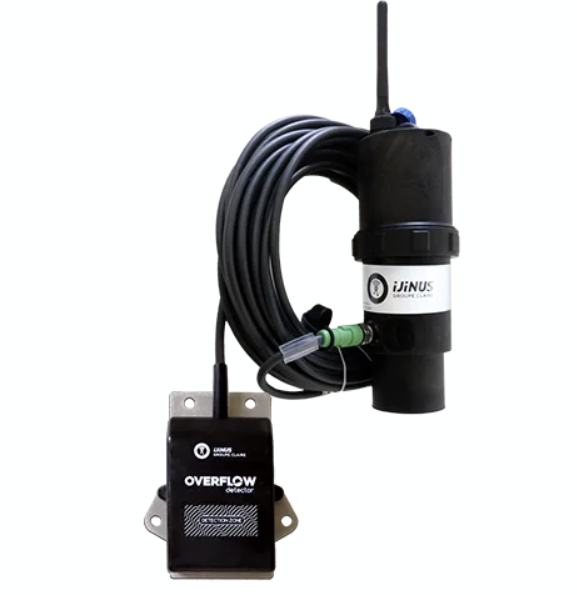

Detectorul poate fi utilizat împreună cu dataloggerele Ijinus LOG03V4 și LOG04V4, cu senzorii de nivel LNU06V4 și LNR06V4 sau direct cu un PLC și echipamente de proces. Cu un datalogger dotat cu modem, evenimentele pot fi transmise către un server, un sistem SCADA sau platforma ijitrack.com.
Domenii de utilizare

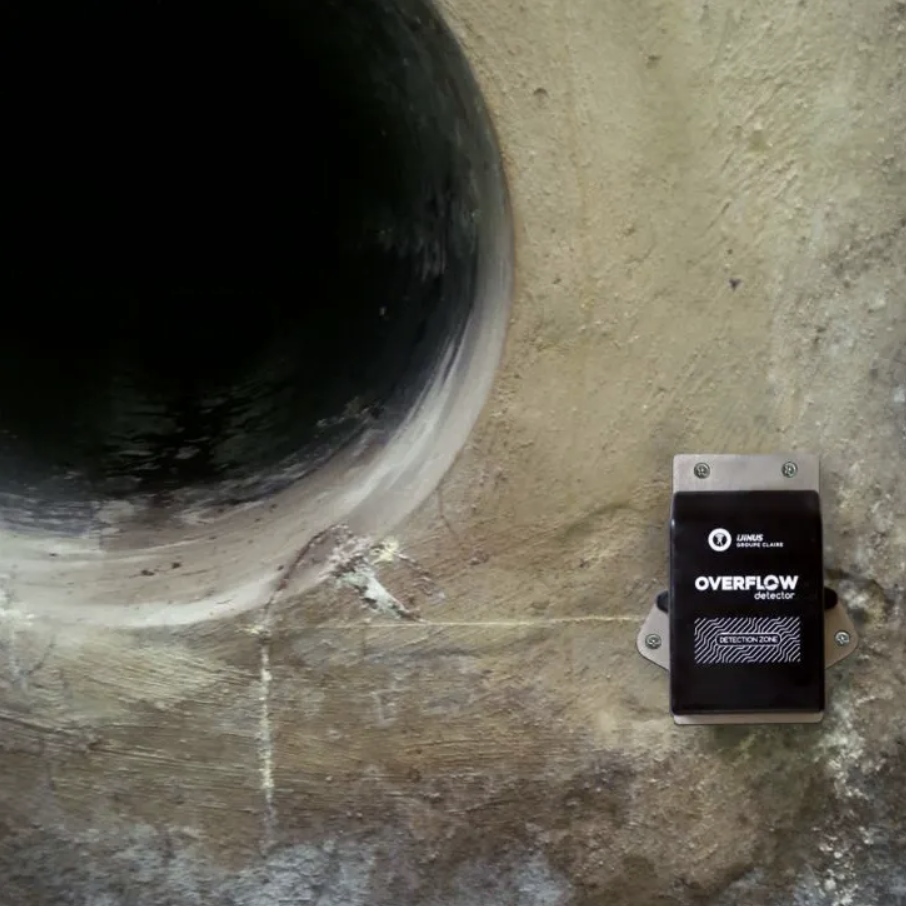

- Semnalizarea deversărilor din rețele de canalizare
- Monitorizarea preaplinurilor de ape pluviale și ape uzate
- Detecția nivelului în bazine, rezervoare și stații de pompare
- Pornirea unui prelevator automat de apă
- Comanda sau protecția pompelor
- Avertizare timpurie la inundații
- Detecția prezenței apei în canale de irigații și șanțuri
Date tehnice principale
| Caracteristică | Specificație |
| Tehnologie | CapAir® – măsurare capacitivă cu referință în aer, brevet Ijinus |
| Prag de detecție | Setare din fabrică: 90 % din valoarea capacitivă maximă calibrată; reglabil |
| Configurare | Bluetooth Low Energy cu aplicația OverFlow pentru Android |
| Ieșire digitală | Open-drain configurabilă ca NO, NC sau impuls; maximum 30 V/2 A |
| Comunicație | 1 interfață Modbus RTU prin RS-485 |
| Memorie | Până la 100 de evenimente de schimbare a stării |
| Alimentare internă | Baterie litiu internă, înlocuibilă în fabrică; autonomie de până la 4 ani cu setările din fabrică |
| Alimentare externă | 9…24 V DC |
| Temperatură de funcționare | -20…+50 °C |
| Grad de protecție | IP68 |
| Carcasă | Polimer cristalin negru |
| Placă de fixare | Oțel inoxidabil |
| Dimensiuni cu placa de montaj | 91 × 112 × 32 mm |
| Greutate CSCV4-110 | 270 g fără cablu; aproximativ 790 g cu cablu |
| Lungime cablu | 10 m |
| Versiuni | CSCV4-110 cu fire libere; CSCV4-810 cu conector M12 cu 8 pini; versiuni cu conector pentru prelevatoare ISCO |
