Ijinus BLUE este un datalogger compact, autonom și comunicant, proiectat pentru monitorizarea debitelor și a volumelor din rețelele de apă potabilă. Echipamentul poate prelua impulsuri de la contoare de apă, date Modbus de la debitmetre electromagnetice și semnale 4–20 mA de la senzori externi, reunind mai multe aplicații într-un singur punct de măsurare.
Datele sunt memorate local și pot fi descărcate fără deschiderea carcasei, prin radio Wiji. Variantele cu placă de comunicație transmit automat măsurările și alarmele prin 2G/4G LTE-M/NB-IoT sau LoRaWAN către platforma Ijitrack, către un server propriu ori către sistemul SCADA al beneficiarului. Placa de comunicație este interschimbabilă pe teren.
Facilități și avantaje
- Patru intrări digitale pentru contacte sau impulsuri de contorizare, cu frecvență de până la 100 Hz
- Două intrări analogice 4–20 mA pentru senzori externi, inclusiv traductoare de presiune
- Interfață RS-485 Modbus configurabilă ca intrare sau ieșire pentru integrarea debitmetrelor
- Memorie internă pentru până la 500.000 de valori și funcționare autonomă din baterie
- Configurare și descărcare locală wireless prin radio Wiji și software Avelour 7
- Comunicație opțională 2G/4G LTE-M/NB-IoT sau LoRaWAN, cu protocoale securizate pentru variantele celulare
Domenii de utilizare

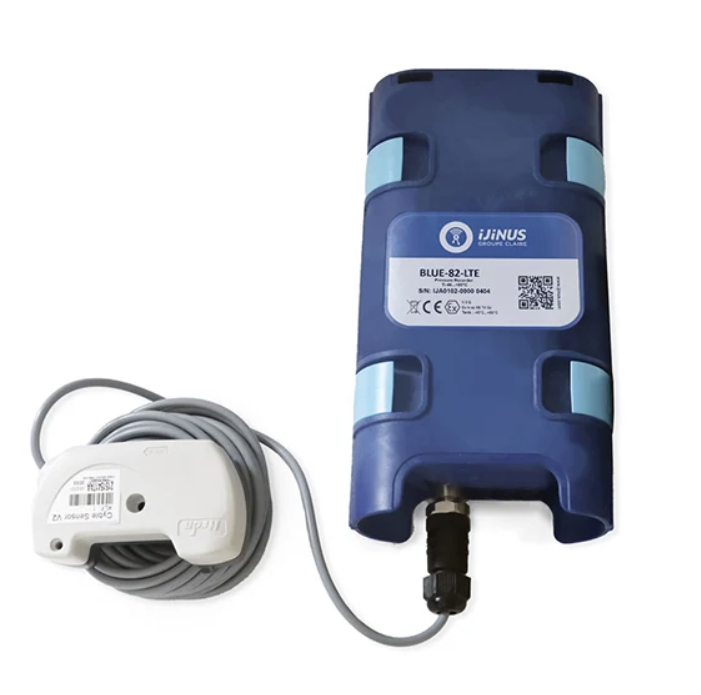

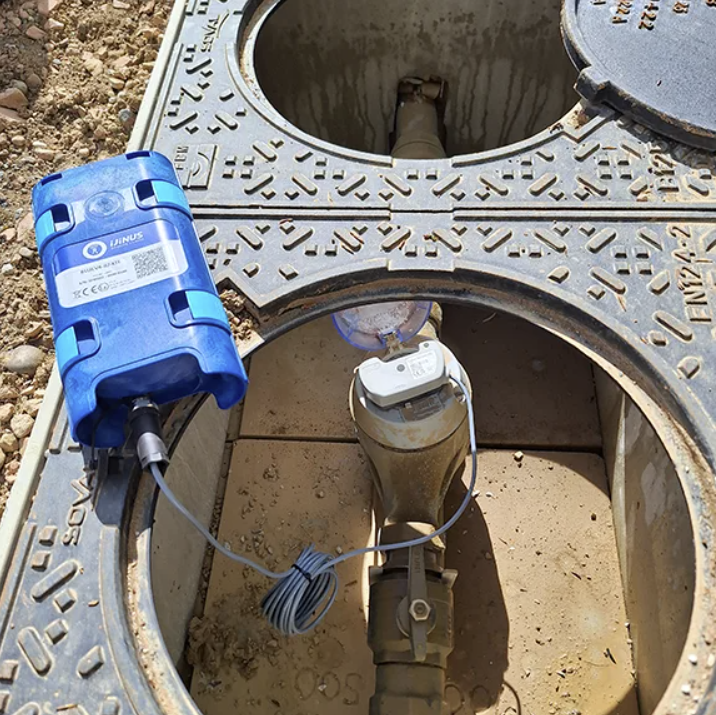

- Citirea impulsurilor de la contoare de apă și calculul volumelor consumate
- Înregistrarea debitului de la debitmetre electromagnetice cu comunicație Modbus
- Monitorizarea simultană a debitului și a presiunii cu senzori externi 4–20 mA
- Sectorizarea rețelelor de apă potabilă și realizarea bilanțurilor de apă
- Detectarea consumurilor anormale, a debitului nocturn și a posibilelor pierderi
Date tehnice principale
| Caracteristică | Specificație |
| Capacitate de memorare | 500.000 de valori |
| Intrări digitale | 4 × contact sau impuls, maximum 100 Hz |
| Intrări analogice | 2 × 4–20 mA pentru senzori externi |
| Interfață Modbus | 1 × RS-485, configurabilă ca intrare sau ieșire |
| Ieșire digitală | 1 × open-drain, maximum 1 A / 30 V |
| Conector | M12, 12 pini |
| Radio local | Wiji, 868 / 869,2 / 915 MHz; aproximativ 100 m în câmp deschis |
| Comunicație celulară | Opțional 2G/4G, LTE-M Cat M1 și NB-IoT Cat NB2 |
| Protocoale celulare | FTPS, HTTPS, CoAP sau MQTTS |
| LoRaWAN | Opțional; Europa 863–870 MHz, RX2 SF12, specificația 1.0.2 |
| Alimentare internă | Baterie cu litiu 3,6 V / 34 Ah |
| Alimentare externă | 7…30 V DC |
| Alimentare senzor extern | 5…18 V configurabil sau comutare Vout = Vin; maximum 1,8 W din bateria internă |
| Temperatură de funcționare | -20…+70 °C |
| Grad de protecție | IP68: 2 m / 100 zile, cu kitul de montaj Ijinus specificat |
| Material carcasă | PA12 cu 50% fibră de sticlă; elemente metalice din inox A4 316 |
| Dimensiuni | 116 × 224 × 52,5 mm |
| Greutate | Aproximativ 700 g, cu baterie și placă de comunicație celulară |

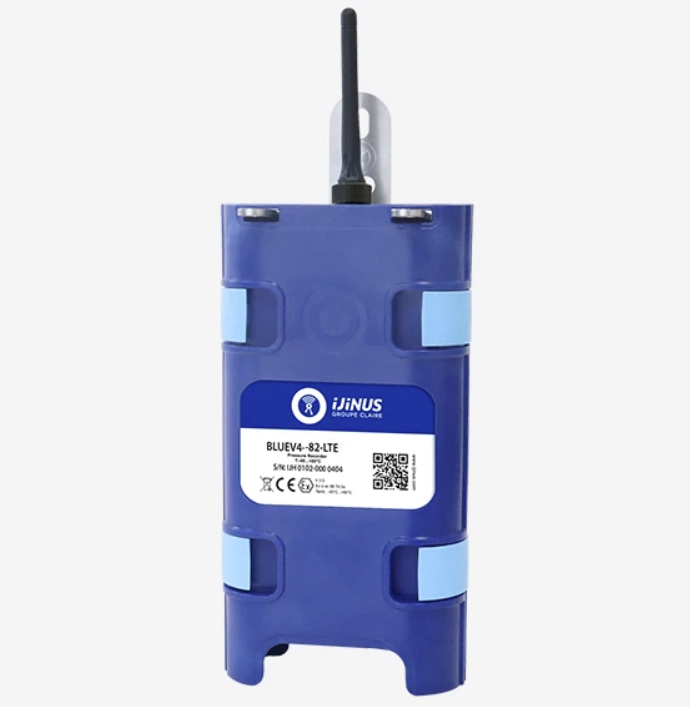

| Configurații | BLUEV4-80: citire radio locală; BLUEV4-82-LTE: radio + 2G/4G LTE-M/NB-IoT; BLUEV4-82-LP1: radio + LoRaWAN |
| Certificări declarate | CE, FCC ID SE6H001, IC, ACMA și ANRT, în funcție de configurație și piață |
| Software | Avelour 7, prin kit MOC00001 sau WijiKey |
